Addon Posouzení ocelových konstrukcí

Ve srovnání s přídavným modulem RF-/STEEL EC3 (RFEM 5 / RSTAB 8) obsahuje addon Posouzení ocelových konstrukcí pro RFEM 6 / RSTAB 9 následující nové funkce:

Kromě Eurokódu 3 jsou integrovány i další mezinárodní normy (např. AISC 360, CSA S16, GB 50017, SP 16.13330).
Zohlednění žárového zinkování (směrnice DASt 027) při posouzení požární odolnosti podle EN 1993-1-2
Možnost zadání příčných výztuh, které lze zohlednit při posouzení smykového boulení
Posouzení klopení také u dutých profilů (např. štíhlých, vysokých obdélníkových dutých profilů)
Automatická detekce prutů nebo sad prutů vhodných pro posouzení (např. automatická deaktivace prutů s neplatným materiálem nebo prutů již obsažených v sadě prutů)
Nastavení posouzení lze individuálně upravit pro každý prut
Grafické zobrazení výsledků na neoslabeném nebo účinném průřezu
výstup vzorců použitých pro posouzení (včetně odkazu na použitou rovnici z normy)

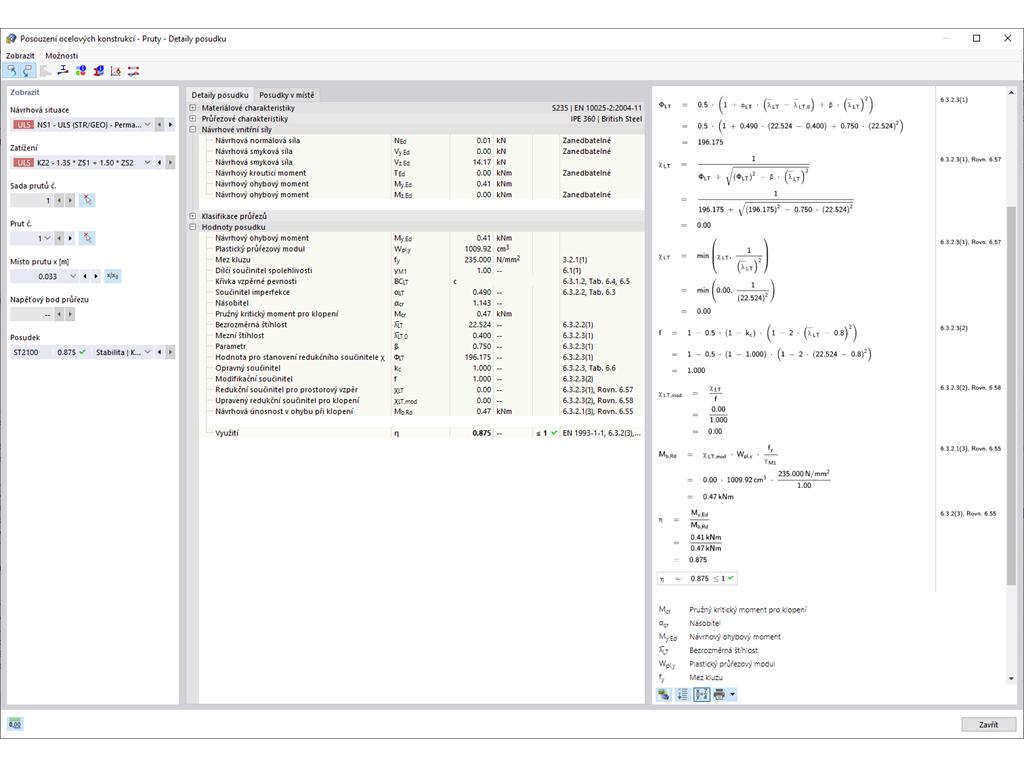

Detaily posouzení prutů se vzorci
