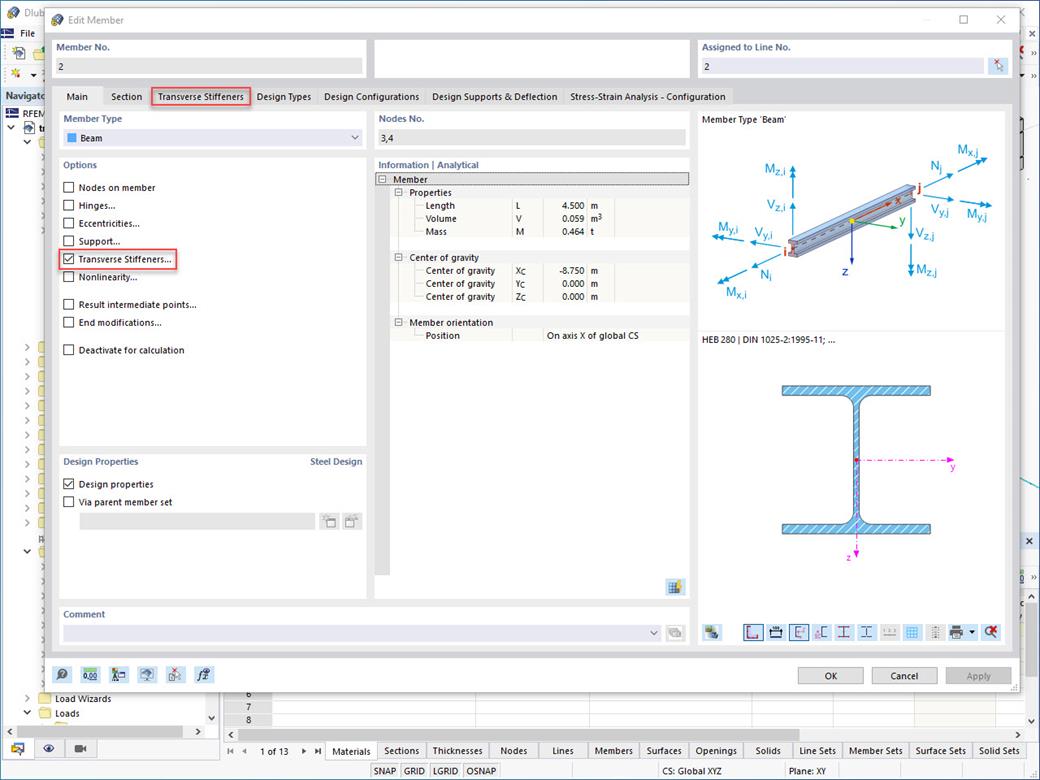

Chcete rozložit pruty na plochy? Není nic jednoduššího. V záložce Příčné výztuhy při úpravě prutů naleznete vhodné řešení. Přitom můžete Příčné výztuhy upravit podle typu a umístění.
Plošný model z prutu s příčnými výztuhami
