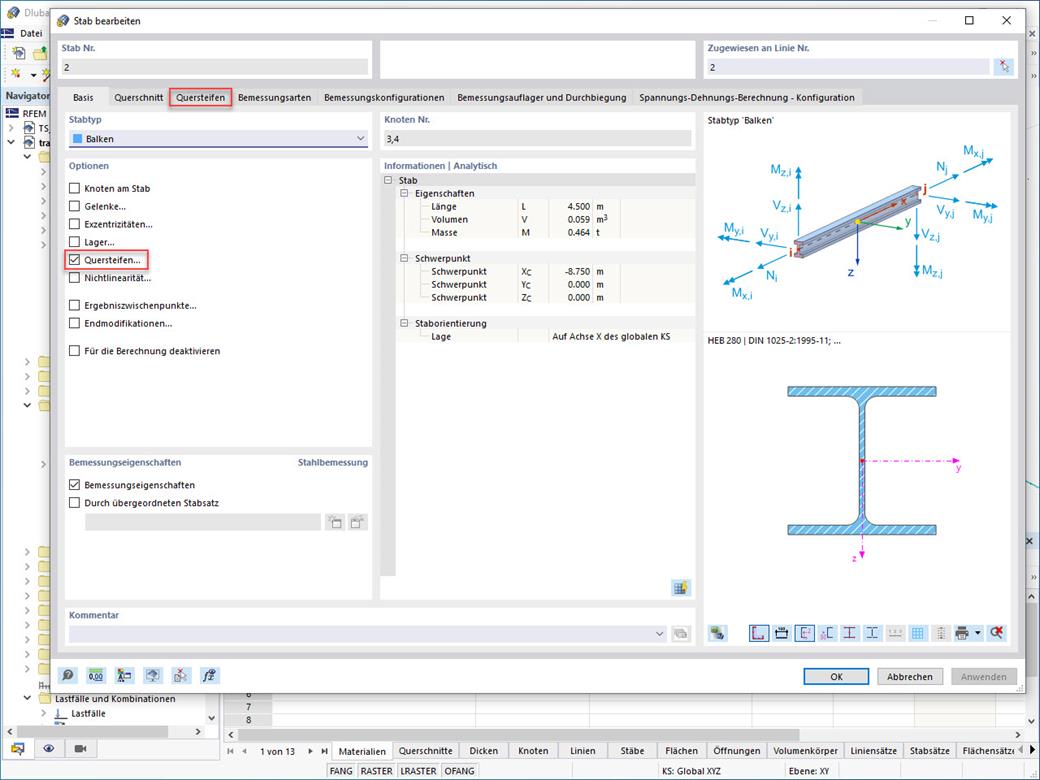

Wollen Sie Stäbe in Flächen zerlegen? Nichts leichter als das. Unter Optionen Quersteifen bei der Bearbeitung von Stäben finden Sie die passende Lösung. Dabei können Sie die Quersteifen nach Typ und Lage anpassen.
Flächenmodell aus Stab mit Stabquersteifen
