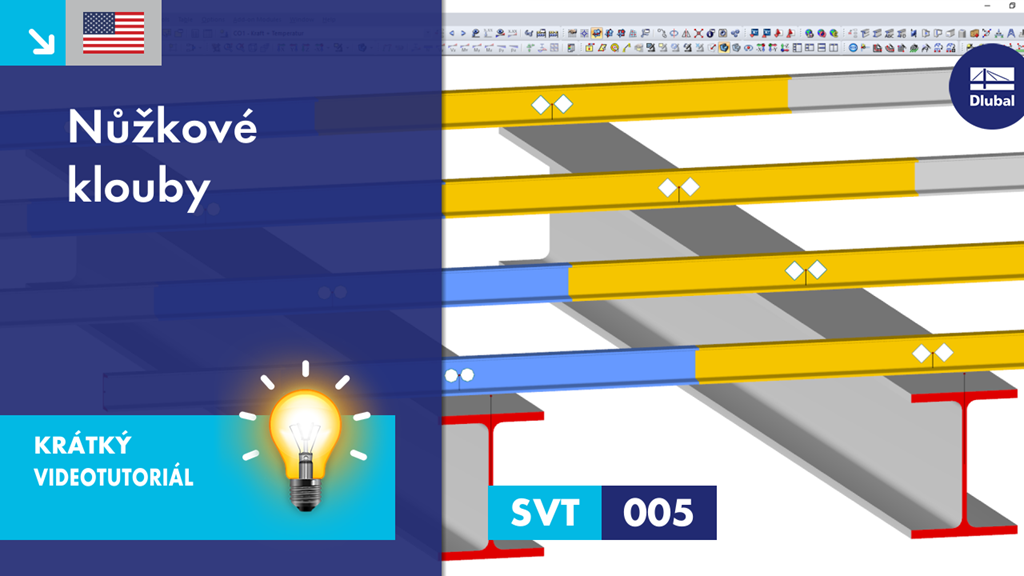

V krátkém videotutoriálu vysvětlujeme, jak lze zadávat v programu RFEM pro statické výpočty MKP nebo v programu RSTAB společnosti Dlubal nůžkové klouby v případě křížení prutů. Zadáním excentricit prutů se modelují nosníky umístěné nad sebou. Nůžkovými klouby se přenášejí momenty v průběžném směru prutů, nikoli ovšem na druhý pár křížem umístěných prutů.
