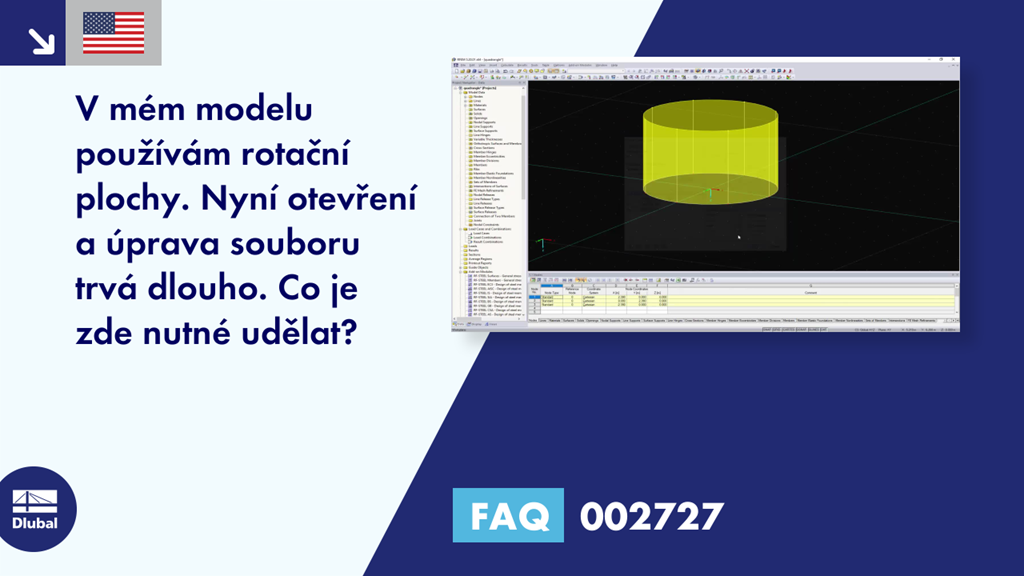

[EN] FAQ 002727 | Ve svém modelu používám rotační plochy. Otevření a úprava souboru nyní trvá dlouho. Co s tím mohu dělat?
Video
První kroky s programem RFEM
Dotaz
Na modelu používám otáčení. Soubor nyní otevřeme a upravíme dlouho. Co dělat s tím?Odpověď
Rotující plochy se v RFEMu často používají k jednoduchému modelování a výpočtu geometrických podmínek. Pokud však v modelu používáte velký počet otočných ploch, může dojít ke snížení výkonnosti. To je dáno vymezením ploch, protože v případě změny na konstrukci je třeba znovu a znovu vytvářet hraniční podmínky na pozadí.
Proto je doporučujeme, aby tyto natočené plochy byly nahrazeny plochami typu "Quadrangle", které významně snižují množství dat. U čtyřúhelníků je možné zatížit pouze na části plochy.
