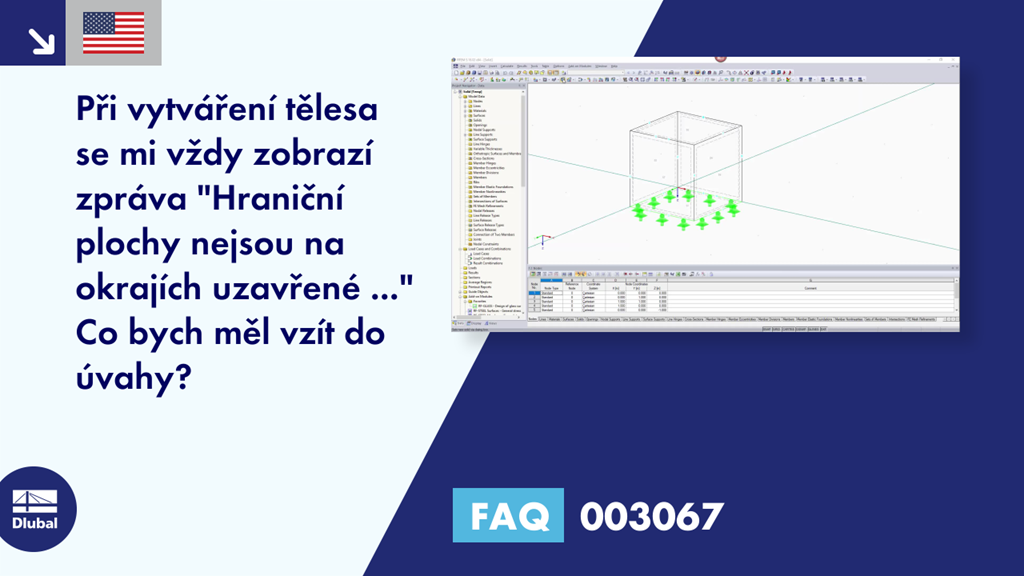

[EN] FAQ 003067 | Při vytváření tělesa se mi stále zobrazuje hlášení "Hraniční plochy tělesa nejsou na liniích ... uzavřené". Co je třeba udělat?
Video
První kroky s programem RFEM
Dotaz
Při vytváření tělesa se mi stále zobrazuje hlášení "Hraniční plochy tělesa nejsou na liniích ... uzavřené". Co je třeba udělat?Odpověď
Většinou je to způsobeno tím, že jedna nebo více ploch generovaného tělesa má dvojité linie. V tomto případě nejsou hraniční plochy tělesa uzavřené a generování musí být přerušeno. Aby bylo možné tyto linie rychle najít, zobrazí se příslušné hlášení.
Řešení:
Dvojité linie najdete rychle pomocí funkce "Nástroje → Kontrola modelu → Překrývající se linie". V tomto nástroji lze páry linií také zobrazit jako seznam Excel nebo vytvořit řezy (viz označená tlačítka na Obrázku 02).
Často se však stává, že linie nelze jednoduše smazat, protože jsou přiřazeny různým objektům. Pokud se smaže jedna z linií, smaže se také např. plocha. Proto byste měli nejdříve u všech konstrukčních prvků zkontrolovat, zda je možné smazat linie a v případě potřeby změnit hraniční linie.
