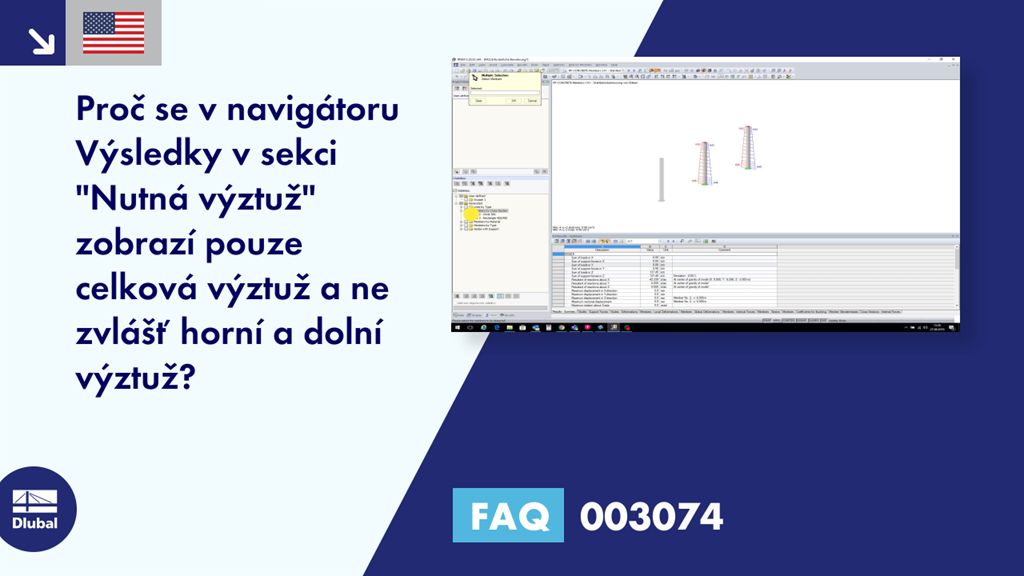

FAQ 003074 | Proč se v navigátoru Výsledky zobrazí pouze celková výztuž v sekci "Nutné ..."

Dotaz:
Proč se v navigátoru Výsledky v sekci "Nutná výztuž" zobrazí pouze celková výztuž a ne zvlášť horní a dolní výztuž?

Odpověď:
Při posouzení jednoho nebo více prutů s kruhovým průřezem se již nezobrazí As, horní a As, dolní: U tohoto průřezu nelze zadat položky "Horní" a "Dolní"; výztuž je umístěna "po obvodu", viz Obrázek 01.

Řešení: Vytvořte samostatný případ posouzení pro kruhové průřezy (nabídka modulu "Soubor → Nový případ") a příslušné pruty posuďte zvlášť. V dalším případu posouzení smažte pruty s kruhovým průřezem. Po výpočtu se v navigátoru Výsledky zobrazí As, top a As, bottom, viz Obrázek 02.
