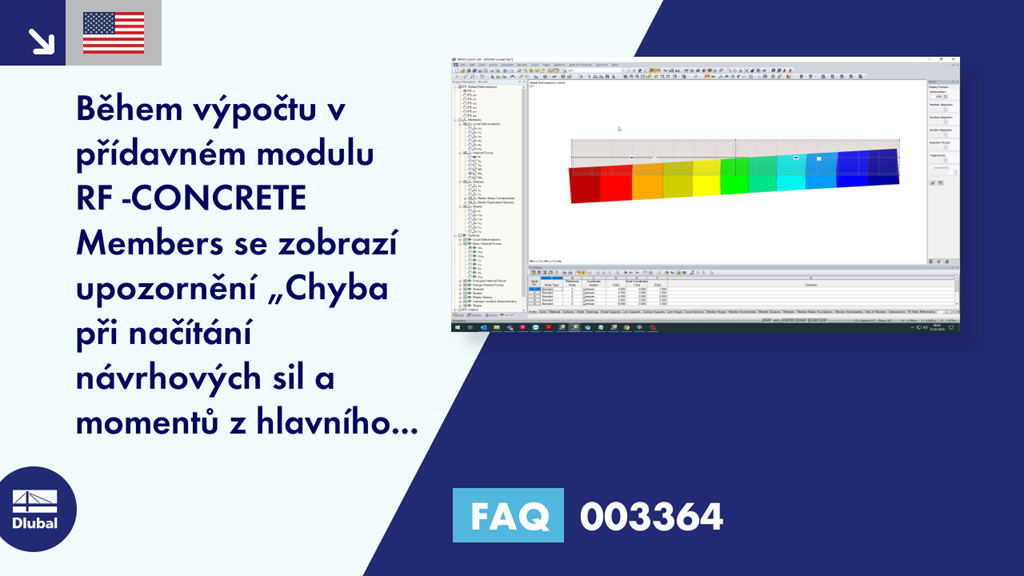

[EN] FAQ 003364 | Při výpočtu v RF-CONCRETE Members se mi z hlavního programu zobrazí upozornění "Chyba při importu vnitřních sil"! "Přestože výsledky jsou k dispozici. Jaký je důvod?
Video
První kroky s programem RFEM
Dotaz
Při výpočtu dat v modulu RF-CONCRETE Members se zobrazí upozornění "Chyba při importu vnitřních sil" z hlavního programu! "Přestože jsou k dispozici výsledky. Co je příčinou?Odpověď
V RF ‑ CONCRETE Members lze navrhovat výsledkové pruty. Pokud jsou výsledkové nosníky, které se mají posuzovat, nesprávně definovány, a proto pro ně nelze stanovit vnitřní síly, objeví se během výpočtu v modulu RF-BETON Members varovné hlášení. Chybně definované nosníky výsledků se zobrazí po zobrazení výsledků vnitřních sil prutu. Poté je třeba odpovídajícím způsobem upravit příslušné výsledkové pruty.V tomto příkladu se pro výsledkový prut 2 nezobrazí žádné výsledné vnitřní síly. Namísto plochy 2 byla omylem zadána plocha 1 jako vložený objekt pro tento výsledkový prut (Obrázek 02).
Klíčová slova
Dlubal FAQ Upozornění č. 374 Upozornění Chyba Výpočet Výsledkový prut Často kladené dotazy FAQ na téma Dlubal Otázka a odpověď o Dlubal
