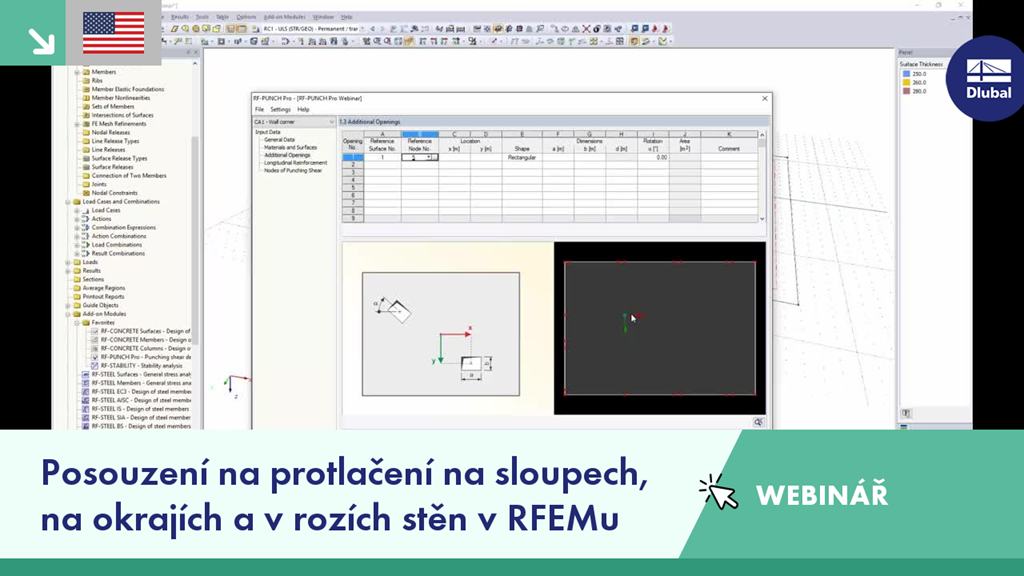

Webinář: Posouzení na protlačení na sloupech, na okrajích a v rozích stěn v RFEMu
Máte nějaké otázky?
Délka: 00:00:55 min
Délka: 00:01:42 min
Délka: 00:01:45 min
Délka: 00:00:57 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:00:00 min
V přídavném modulu RF-PUNCH Pro lze provést posouzení na protlačení v rozích a na okrajích stěn. Při posouzení se přitom vychází z kritického zatížení pro protlačení, které se stanoví automaticky na základě vnitřních sil spočítaných v programu RFEM v připojené ploše. Vzhledem k tomu, že na vnitřní síly na plochách vypočítaných v programu RFEM mohou mít vliv místa singularity, může být negativně ovlivněno také stanovené zatížení pro protlačení v rohu nebo na okraji stěny. Cílem našeho příspěvku je ukázat možnosti optimalizace, kterými lze tento nepříznivý vliv minimalizovat.
Přídavný modul RF-PUNCH Pro umožňuje v bodech možného protlačení umístit rozšířené hlavice sloupů, a zvýšit tak smykovou únosnost železobetonové desky. V následujícím příspěvku si ukážeme posouzení na protlačení s možností zohlednit případné rozšíření hlavice sloupu.
V modulu RF-PUNCH Pro lze provést posouzení na protlačení v místech soustředěného zatížení (připojení sloupu, uzlová podpora a uzlové zatížení) i na okrajích a v rozích stěn.
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Je možné v přídavném modulu RF-PUNCH Pro použít minimální momenty podle DIN EN 1992-1-1?
Jak se zohledňuje v přídavném modulu RF -PUNCH Pro?
Je zatížení v protlačení v přídavném modulu RF -PUNCH Pro převzato z podporových sil liniových podpor v případě posouzení v rohu stěny? Jaké délky jsou rozhodující pro působení podporových sil?
V přídavném modulu RF -PUNCH Pro se v dialogu „1.4 Podélná výztuž“ zobrazí všechny plochy připojené k uzlům vybraným pro posouzení. Například při posouzení na protlačení v rohu stěny se definují také plochy, které skutečně představují stěny. Pro tyto plochy mohu také definovat podélnou výztuž. Je toto nějak aplikováno? Proč se mi v dialogu 1.4 zobrazí tyto plochy?
Jak se v přídavném modulu RF -PUNCH Pro stanoví minimální smyková výztuž podle DIN EN 1992-1-1?
V přídavném modulu RF -PUNCH Pro používám pro stanovení součinitele zvyšujícího zatížení ß sektorový model.
Kvůli singularitám ve vnitřních silách plochy jsou ovšem hodnoty ß někdy příliš vysoké. Jak zde mohu postupovat.
