Dotaz:

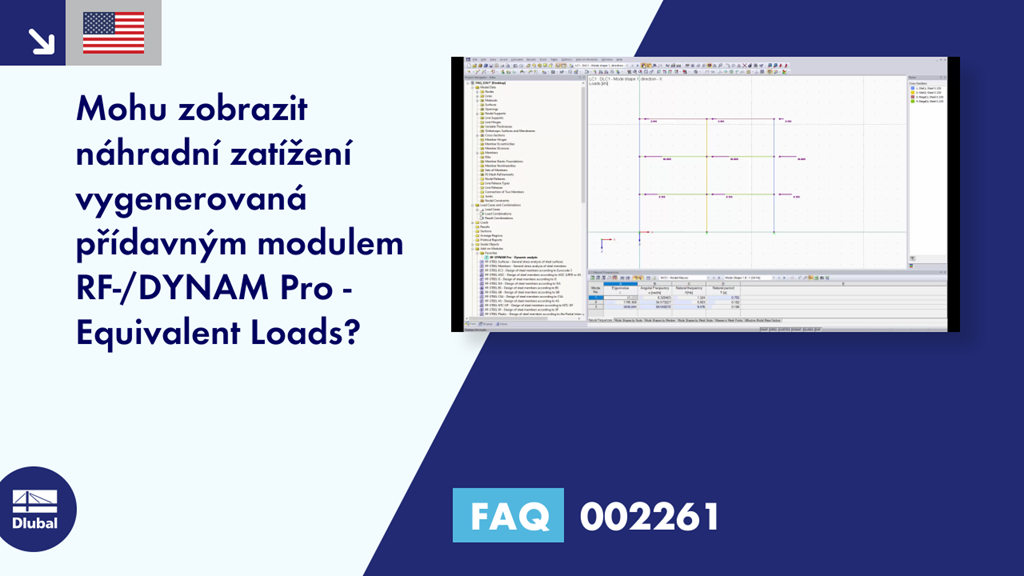

Mohu zobrazit ekvivalentní zatížení generovaná přídavným modulem RF-/DYNAM Pro - Equivalent Loads?
Odpověď:
Přídavný modul RF-/DYNAM Pro-Equivalent Loads umožňuje provádět multimodální analýzu spektra odezvy. Srovnávací zatížení se vytvoří a exportují v zatěžovacích stavech do hlavního programu RFEM nebo RSTAB. Zatěžovací stavy se vytvářejí zvlášť pro každý zvolený vlastní tvar a směr buzení. Zatížení můžete zobrazit jako obvykle.
Ekvivalentní zatížení se generují v každém uzlu konečných prvků (nebo v každém vnitřním uzlu). Pokud je počet vygenerovaných zatížení příliš velký, grafické zobrazení se deaktivuje. Toto nastavení můžete změnit v detailech přídavného modulu RF-/DYNAM Pro.
