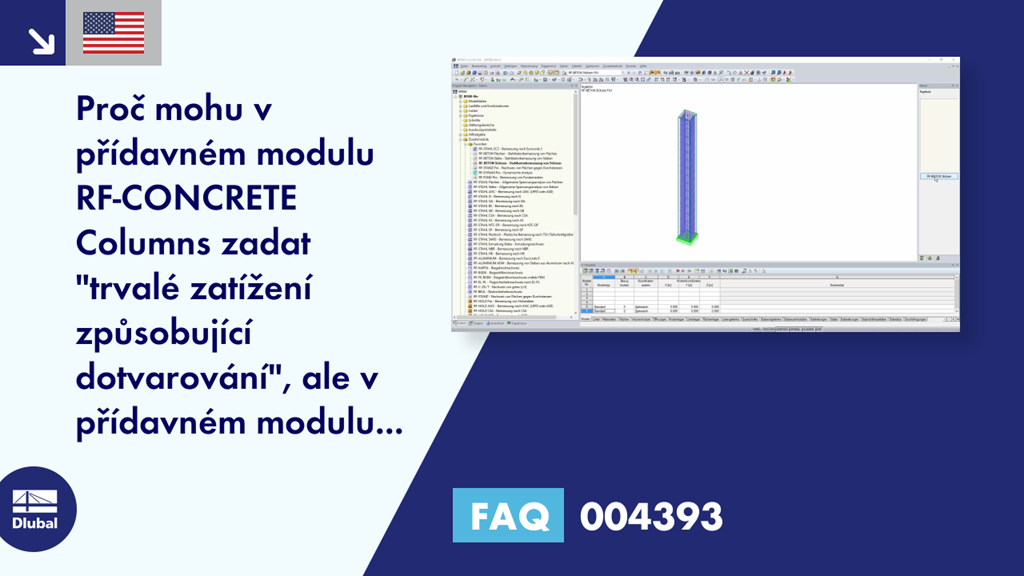

FAQ 004393 | Proč mohu v přídavném modulu RF-CONCRETE Columns a ... zadat "stálé zatížení vyvolávající dotvarování"

Dotaz:
Proč mohu v přídavném modulu RF-CONCRETE Columns zadat "trvalé zatížení způsobující dotvarování", ale v přídavném modulu RF-CONCRETE Members to není možné?

Odpověď:
Přídavný modul RF-CONCRETE Columns umožňuje definovat "Trvalé zatížení způsobující dotvarování". K tomuto účelu najdete v dialogu "1.1 Základní údaje" odpovídající záložku.

Důvodem pro zadání je, že přídavný modul RF-CONCRETE Columns může použít toto "trvalé zatížení způsobující dotvarování" pro automatické stanovení účinného součinitele dotvarování podle EN 1992-1-1, 5.8.4.

Naproti tomu v přídavném modulu RF-CONCRETE Members neexistuje explicitní možnost zadání pro toto trvalé zatížení způsobující dotvarování. V přídavném modulu RF-CONCRETE Members se při posouzení stability železobetonových sloupů pomocí nelineárního posouzení automaticky neprovádí redukce účinného součinitele dotvarování. Informace ohledně účinných součinitelů dotvarování použitých v přídavném modulu RF-CONCRETE Members najdete také v manuálu pro RF-CONCRETE Members v odstavci 2.4.6.

Totéž platí pro přídavné moduly CONCRETE Columns resp. CONCRETE hlavního programu RSTAB.
