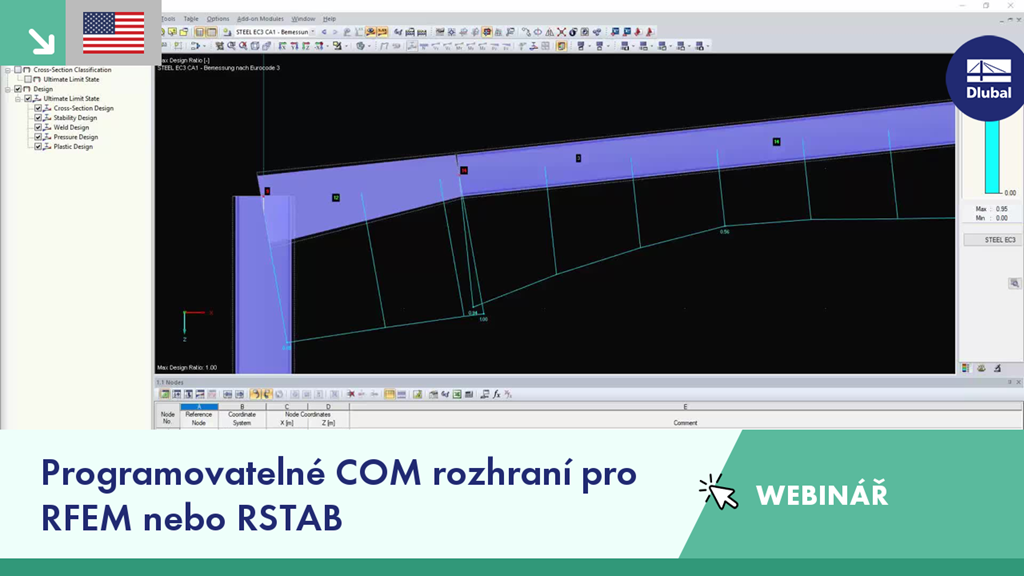

V tomto webináři ukazujeme, jak lze přes rozhraní COM připojit externí programy do programů RFEM a RSTAB.
Podrobný program:
00:00 Úvod
01:45 Funkce rozhraní COM
07:50 Princip tvorby konstrukčních prvků
18:10 Rozhraní s přídavným modulem STEEL EC3 s optimalizací délky nosníku s náběhy
Funkce programu
.png?mw=512&hash=a2d64046b1b82d01d353d39d4a145023e6992bce)
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
V tabulkách výsledků je barevně znázorněno, zda jsou vnitřní síly kladné nebo záporné, a jejich porovnání s extrémními hodnotami. Tabulky výsledků návrhových modulů využívají stupnice barev k zobrazení odpovídajících využití. Tímto způsobem vidíte rozhodující návrhová místa na první pohled.
Při analýze náhradního zatížení se generují zatěžovací stavy a kombinace výsledků. Zatěžovací stavy obsahují generované náhradní zatížení, které se následně vloží do kombinace výsledků. Nejdříve se superponují modální příspěvky (pravidlo SRSS nebo CQC). Výsledkům lze přiřadit znaménko na základě dominantního vlastního tvaru.
Následně se superponují zatížení vlivem složek seizmických účinků (pravidlo SRSS nebo pravidlo 100% / 30%).
Díky integraci modulu RF‑/DYNAM Pro do programu RFEM/RSTAB je možné zahrnout numerické i grafické výsledky z přídavného modulu RF‑/DYNAM Pro - Forced Vibrations do globálního tiskového protokolu. Zároveň jsou zde dostupné všechny možnosti programu RFEM pro grafické zobrazení.
Výsledky časové analýzy se zobrazí v časovém diagramu. Všechny výsledky jsou zobrazené v závislosti na čase. Číselné hodnoty lze exportovat do programu MS Excel.
V případě časové analýzy je možné exportovat výsledky jednoho časového kroku nebo filtrovat nejnepříznivější výsledky všech časových kroků.
Při analýze spektra odezvy lze generovat kombinace výsledků. Kombinace výsledků vzniknou kombinací modálních účinků a účinků zatížení následkem zemětřesení.
