16.10.2019

Dotaz

Kde mohu najít videa nebo úvodní příklady modulů RF-COM a RS-COM?

Odpověď:

Webinář k modulu RF-/RS-COM najdete pod následujícím odkazem:

https://www.dlubal.com/cs/podpora-a-skoleni/skoleni/webinare/001913

Přesto máme několik příkladů a odborných článků, které Vám pomohou začít:

V části Odkazy níže najdete odkazy na příklady pro VBA v databázi znalostí.

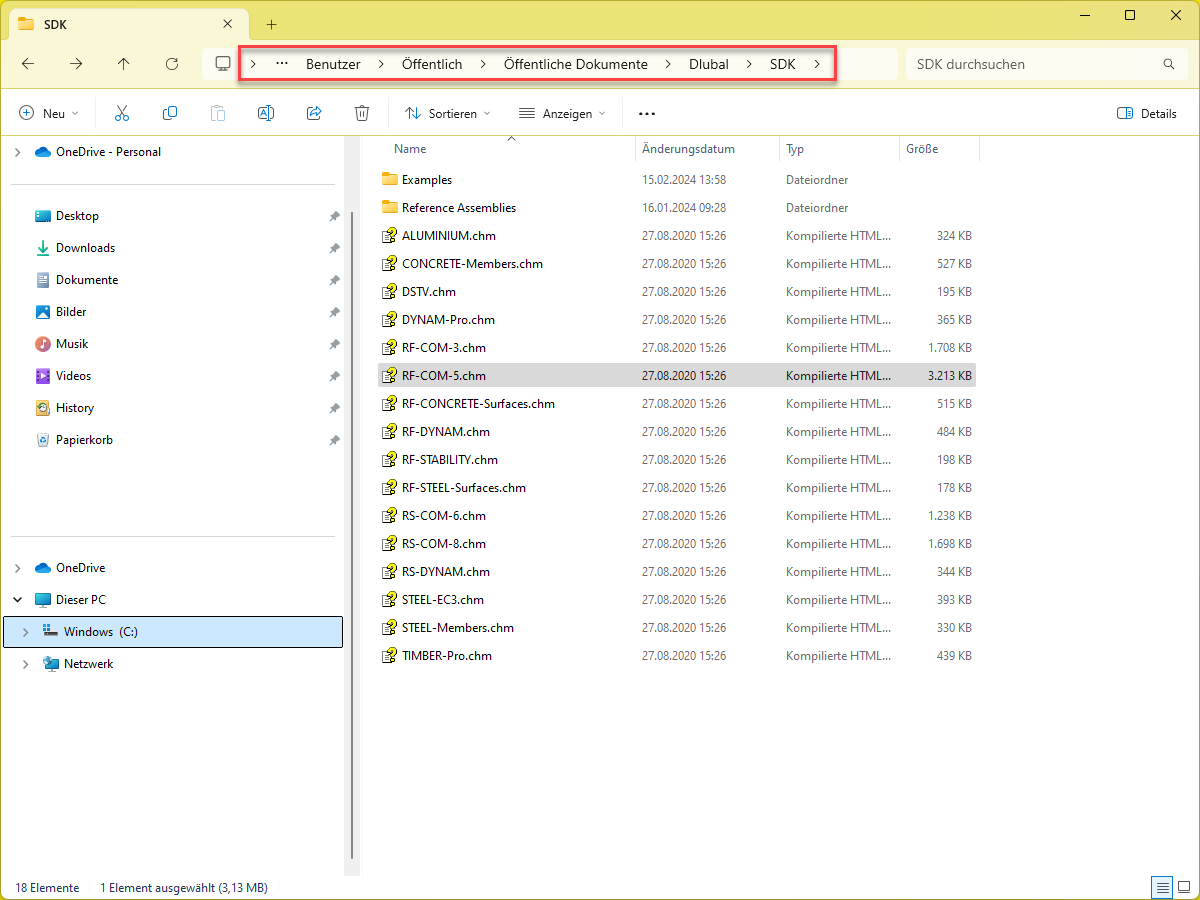

Na Vašem počítači ve složce SDK najdete několik souborů v Excelu s příklady. Tato složka se nachází v adresáři C:\Users\Public\Documents\Dlubal.
Některé příklady maker jsou k dispozici ve složce archivu. V sekci "POMOCNÉ SOUBORY A VZOROVÁ MAKRA (anglicky)" si je můžete stáhnout na následující stránce:
https://www.dlubal.com/cs/produkty/pridavne-moduly-pro-rfem-a-rstab/ostatni/rf-com

Pomocné soubory a vzorová makra
