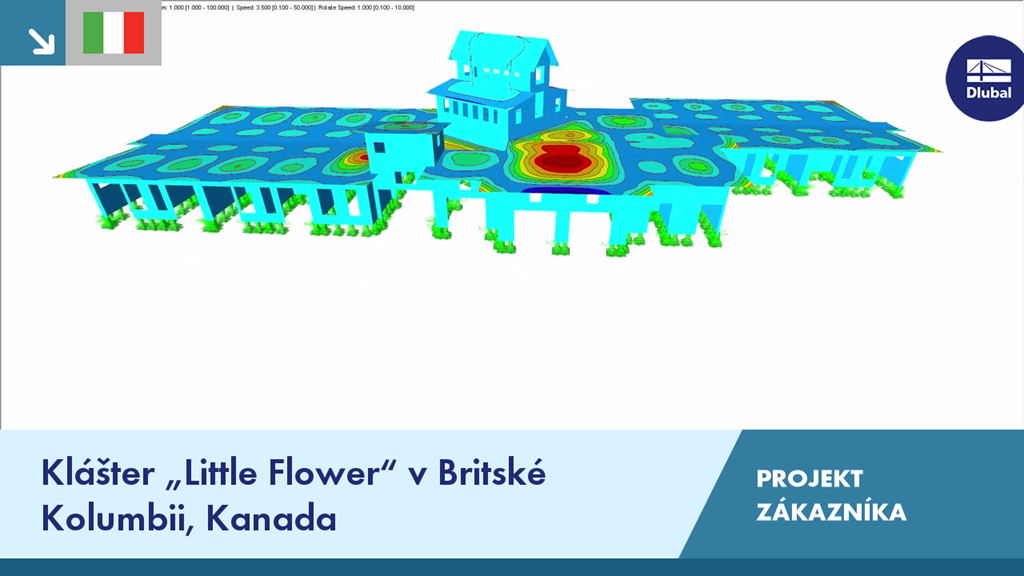

CP 001076 | Klášter „Little Flower“ v Britské Kolumbii, Kanada
Máte nějaké otázky?
Projekt zákazníka
Délka: 00:00:11 min
Projekt zákazníka
Délka: 00:00:00 min
Délka: 02:55:37 min
Délka: 00:01:22 min
Délka: 00:02:00 min
Délka: 00:00:00 min
Délka: 01:12:05 min
Funkce programu
Délka: 00:00:45 min
Při působení gravitačního zatížení na konstrukci dochází k bočnímu posunu. S tím, jak gravitační zatížení dále působí na bočně vychýlené prvky, vytvoří se sekundární klopící moment. Tento efekt se také označuje jako „P-Delta (Δ)“. Čl. 12.9.1.6 normy ASCE 7-16 a komentář k NBC 2015 stanovují, kdy se mají při modální analýze spektra odezvy zohlednit účinky P-Delta (druhého řádu).
Posun podlaží budovy poskytuje cenné informace o chování budovy při seizmickém zatížení. Seizmická zatížení mohou způsobit velké vodorovné deformace, a dokonce vést ke ztrátě stability budovy. Některé normy proto vyžadují kontrolu posunu podlaží v jeho těžišti. Na tomto základě lze pak například určit, zda se má provést výpočet druhého řádu (zohlednění P-Δ účinků).
Program RFEM nabízí možnost provést analýzu pomocí spektra odezvy podle ASCE 7-16. Tato norma platí pro stanovení seizmických zatížení v USA. Může se stát, že s ohledem na tuhost celé konstrukce je nutné zohlednit takzvané P‑Δ účinky, aby bylo možné vypočítat vnitřní síly a provést posouzení.
![Redukce budovy na konzolovou konstrukci Jednotlivé hmotné body představují podlaží. Průhyb od normálových tlakových sil podle (a) se (b) přepočítá na ekvivalentní momenty posunu nebo smykové síly [2].](/cs/webimage/009762/467694/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Pro posouzení mezního stavu únosnosti se podle EN 1998-1, čl. 2.2.2 a 4.4.2.2 [1] vyžaduje výpočet zohledňující teorii druhého řádu (P-Δ účinek). Tento účinek nemusí být zohledněn pouze tehdy, pokud je součinitel citlivosti mezipodlažního posunu θ menší než 0,1. Součinitel θ je definován následovně:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r} návrhová situace zemětřesení (viz rovnice 2) dr = vzájemný posun podlaží stanovený jako rozdíl vodorovných posunů dS v horní a dolní části uvažovaného podlaží, pro tento účel se posuny stanoví pomocí lineárního spektra návrhové odezvy s q = 1,0Vtot = celkové seizmické zatížení uvažovaného podlaží pomocí návrhového spektra lineární odezvyh = výška podlaží
![Redukce budovy na konzolovou konstrukci Jednotlivé hmotné body představují podlaží. Průhyb od normálových tlakových sil podle (a) se (b) přepočítá na ekvivalentní momenty posunu nebo smykové síly [2].](/cs/webimage/009762/467694/01-de-png.png?mw=350&hash=d9822b6f398f12dfbe5ade0e1b85cf57c27573ab)
