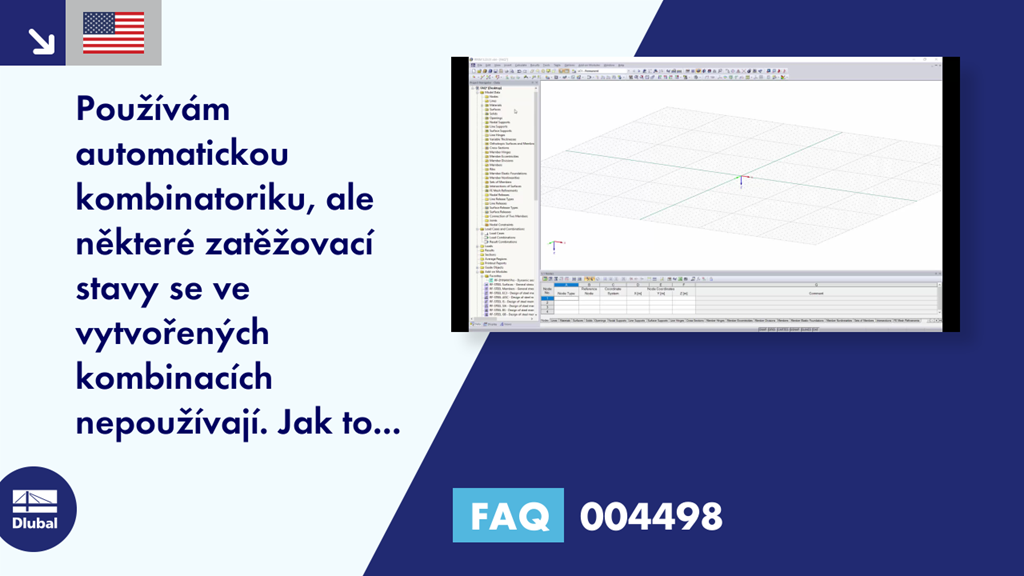

[EN] FAQ 004498 | Používám automatické kombinace, ale některé zatěžovací stavy se ve vygenerovaných ...

Dotaz:
Používám automatickou kombinatoriku, ale některé zatěžovací stavy se ve vytvořených kombinacích nepoužívají. Jak to mohu změnit?

Odpověď:
Pokud byla v základních údajích aktivována automatická kombinatorika, vytvoří se automaticky účinky, kombinační pravidla, kombinace účinků a kombinace zatížení nebo výsledků. V tomto případě byly vybrány některé předvolby vývojářů programu, což platí ve většině případů.

Na základě předvoleb se vytvoří následující návrhové situace s příslušnými kombinačními pravidly:

MSÚ: Mezní stav únosnosti pro stálé nebo dočasné situace
MSP: Mezní stav použitelnosti pro charakteristickou situaci
MSP: Mezní stav použitelnosti pro časté situace
MSP: Mezní stav použitelnosti pro kvazistálou situaci

Pokud byly definovány zatěžovací stavy typu "Mimořádné" nebo "Zemětřesení", nebudou tyto zohledněny v přednastavených kombinacích. U těchto zatěžovacích stavů je třeba ručně vytvořit nové kombinační pravidlo. Vhodnou návrhovou situaci je možné vybrat v seznamu.

Mimořádné zatěžovací stavy se používají pouze v pravidlech "Mezní stav únosnosti - mimořádné" resp. "Zemětřesení".
