FAQ 004513 | Jak mohu snížit počet prvků sítě v modelu pro numerickou ...

Dotaz:

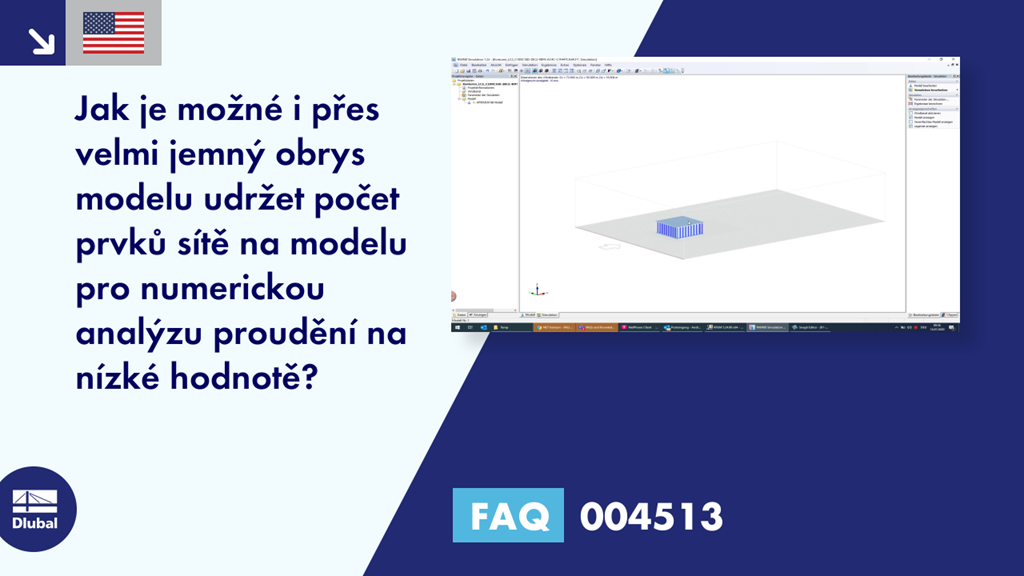

Jak je možné i přes velmi jemný obrys modelu udržet počet prvků sítě na modelu pro numerickou analýzu proudění na nízké hodnotě?

Odpověď:
Pomocí aktivovaného zjednodušení modelu program RWIND Simulation vygeneruje před vlastním vytvořením konečných objemů zjednodušenou síť okolo geometrie modelu podobnou smršťovací fólii. Požadovanou síť prvků této obálkové sítě přebírá program od příslušného přiřazeného stupně detailů modelu. Tato minimální velikost sítě prvků udává velikost objemových konečných prvků v blízkosti obálkové sítě a také specifikuje velikostní rozdělení sítě konečných objemů mezi obálkovou sítí na modelu a hraničními plochami větrného tunelu společně s globálně definovanou hustotou sítě prvků. Jemné dělení sítě v okolí modelu je nutné pro správné stanovení účinku turbulence a pro reálné rozdělení mezních vrstev.

Protože se však výsledné tlaky na geometrii modelu vyrovnají pomocí transformace v přechodových bodech mezi sítí konečných objemů a obálkovou sítí, nemusí mít obálková síť nutně stejnou geometrii sítě jako obklopující síť konečných objemů. Tato skutečnost umožňuje optimalizovat geometrii obálkové sítě s ohledem na počet prvků s proměnným rozdělením velikosti pro stanovení správné geometrie.

Takovouto optimalizaci zjednodušené geometrie obálkové sítě je možné aktivovat v programu RWIND Simulation pomocí volby optimalizace ve vlastnostech modelu. Pro nastavení počtu prvků na geometrii obálky sítě je možné ve vlastnostech nastavení zadat očekávanou oblast s minimální a maximální mezní hodnotou.
