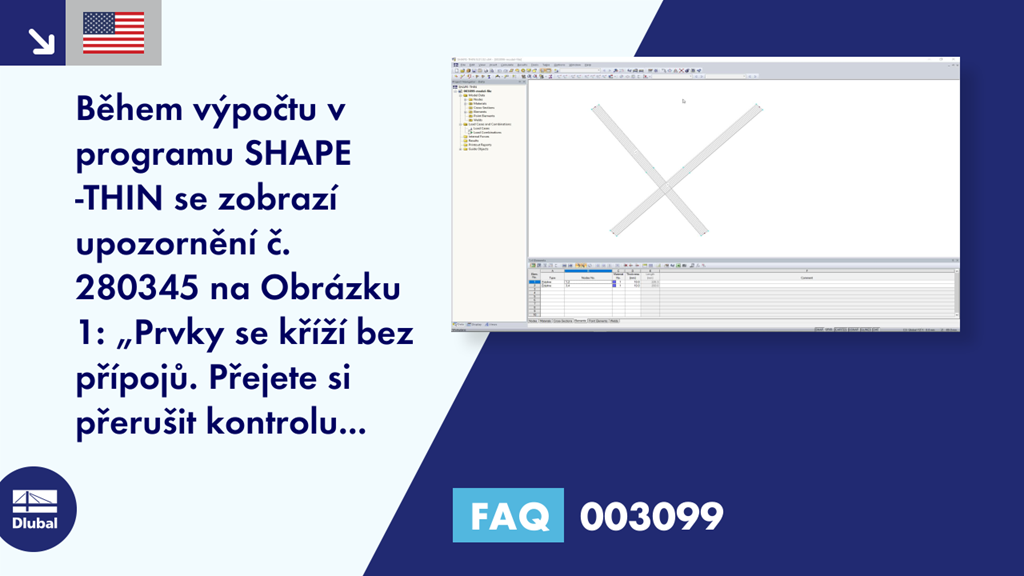

[EN] FAQ 003099 | Při výpočtu v programu SHAPE -THIN se mi zobrazí upozornění č. 280345 znázorněný na Obrázku 01 "Prvky se překrývají bez spojení. Chcete přerušit kontrolu?" Co je třeba udělat?
Video
První kroky s programem RFEM
Dotaz
Při výpočtu v programu SHAPE -THIN se mi zobrazí upozornění č. 280345 znázorněný na Obrázku 01 "Prvky se překrývají bez spojení. Chcete přerušit kontrolu?" Co je třeba udělat?Odpověď
Prvky je možné spojit pomocí nástroje "Spojit prvky". Tato funkce je přístupná z nabídky Nástroje → Spojit prvky nebo pomocí příslušného tlačítka v panelu nástrojů. V pracovním okně jednoduše nakreslete okno nad oblastí, kde mají být prvky spojeny (Obrázek 2). Objekty nemusí ležet ve výběru celé.
