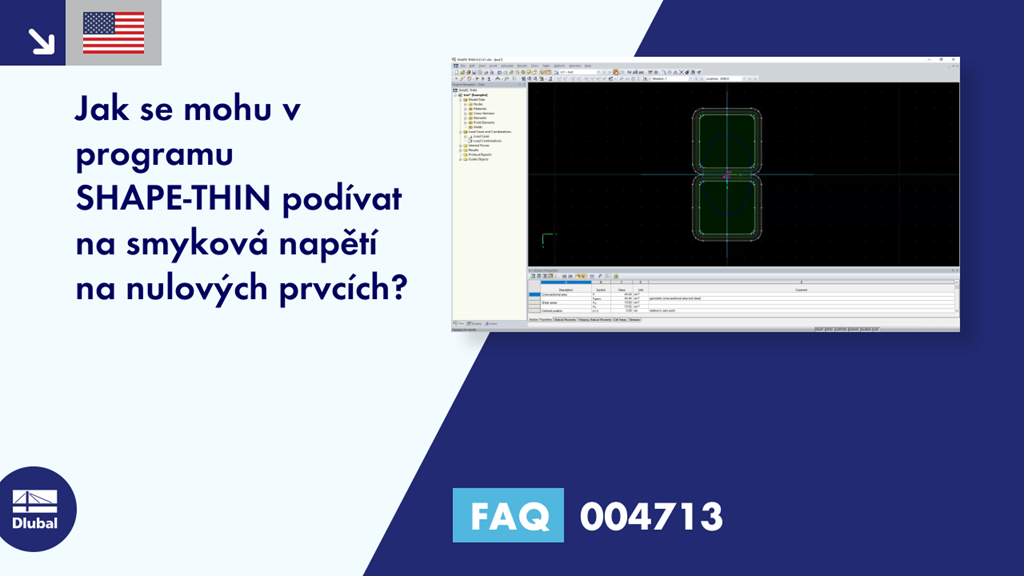

[EN] FAQ 004713 | Jak se mohu v programu SHAPE-THIN podívat na smyková napětí na nulových prvcích?

Dotaz:
Jak se mohu v programu SHAPE-THIN podívat na smyková napětí na nulových prvcích?

Odpověď:
Vzhledem k tomu, že nulové prvky (t = 0, t*> 0) nemají žádný vliv na momenty setrvačnosti ani průřezové moduly, ale jsou například vyžadovány pro výpočet smykových ploch, lze smyková napětí vypočítat také na těchto prvcích.

Zobrazení resp. výpočet napětí na nulových prvcích lze aktivovat v parametrech výpočtu podle znázornění na Obrázku 01. Přitom je možné zvolit, zda se napětí přerozdělí na připojené prvky, nebo se zobrazí přímo. Obrázek 02 znázorňuje smyková napětí na vzorovém průřezu.
