Dotaz

Při výpočtu deformací v přídavném modulu RF-CONCRETE Members jsou vidět skokové změny v grafu průběhu deformací. Proč?

Odpověď

V přídavném modulu RF-CONCRETE Members se deformace ve stavu s trhlinami určuje pomocí součinitele "ζ" (podle EN 1992-1-1, 7.4.3). U této zjednodušené metody se součinitel ζ pro každý prut stanoví pouze jednou. Lineární deformace se zvětšuje podle rozhodujícího místa v prutu.

V této souvislosti je možné, že pro jednotlivé pruty se stanoví různé součinitele ζ. V souvislosti se změnou velikosti lineární deformace poté vznikají skoky mezi jednotlivými pruty.

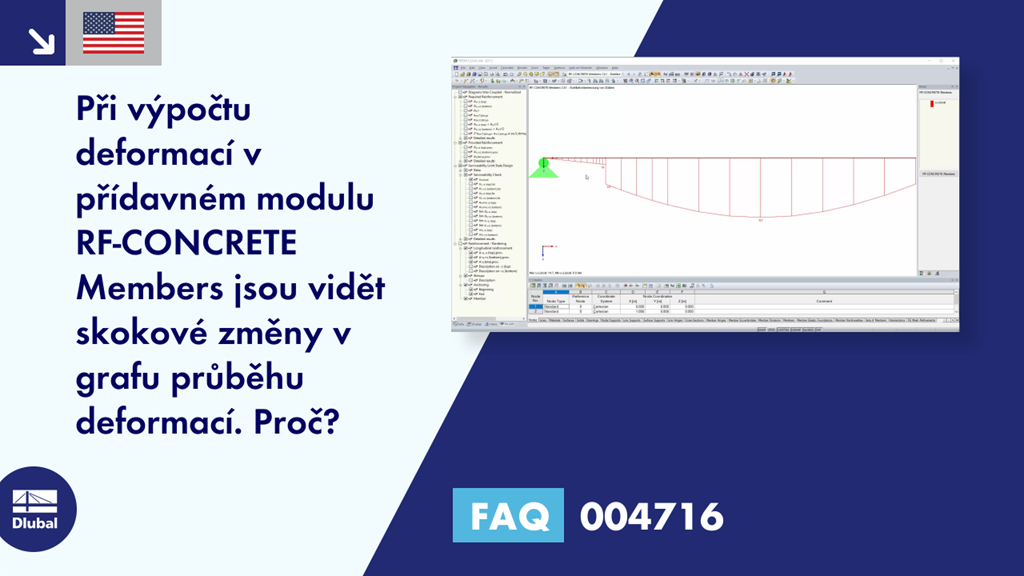

Obr. 01 - Skok v diagramu průběhu deformací

Pro eliminaci tohoto efektu se doporučuje používat sady prutů.

Obr. 02 - Posouzení sad prutů
