Dotaz:

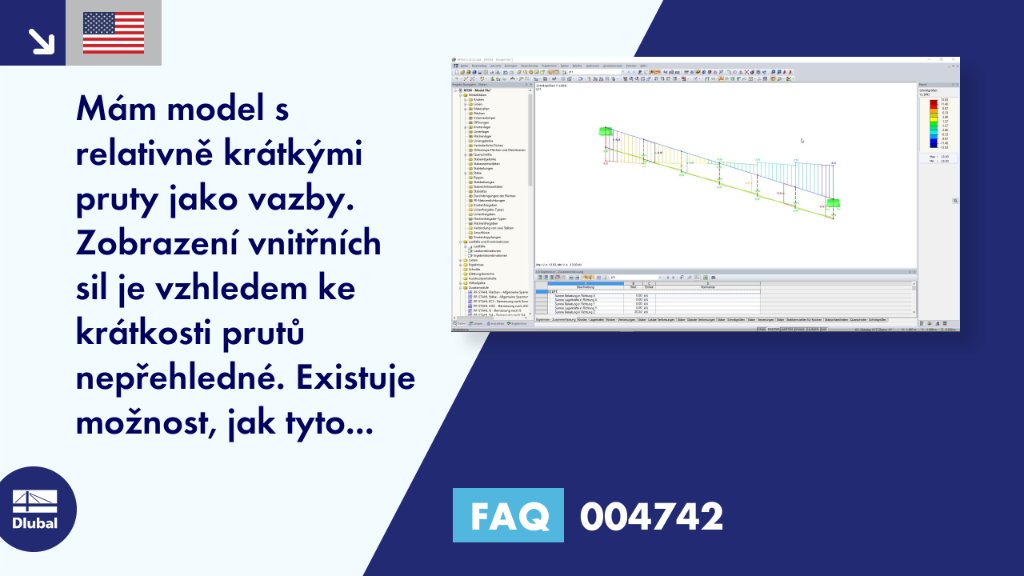

Mám model s relativně krátkými pruty jako vazby. Zobrazení vnitřních sil je vzhledem ke krátkosti prutů nepřehledné. Existuje možnost, jak tyto vnitřní síly čitelně zobrazit?
Odpověď:
V tomto případě se hodí možnost zobrazení pro pruty "Bez diagramu":
Navigátor "Zobrazit" → "Výsledky" → "Pruty" → "Bez diagramu", viz Obrázek 01.
