Dotaz:
Jak mohu pomocí programu RFEM modelovat libovolný průřez jako deskový nosník?
Odpověď:
Máme přitom dvě možnosti:
1.
zadání jako žebro (nutná plocha),
2.
zadání jako parametrický masivní průřez deskového nosníku, viz Obrázek 01

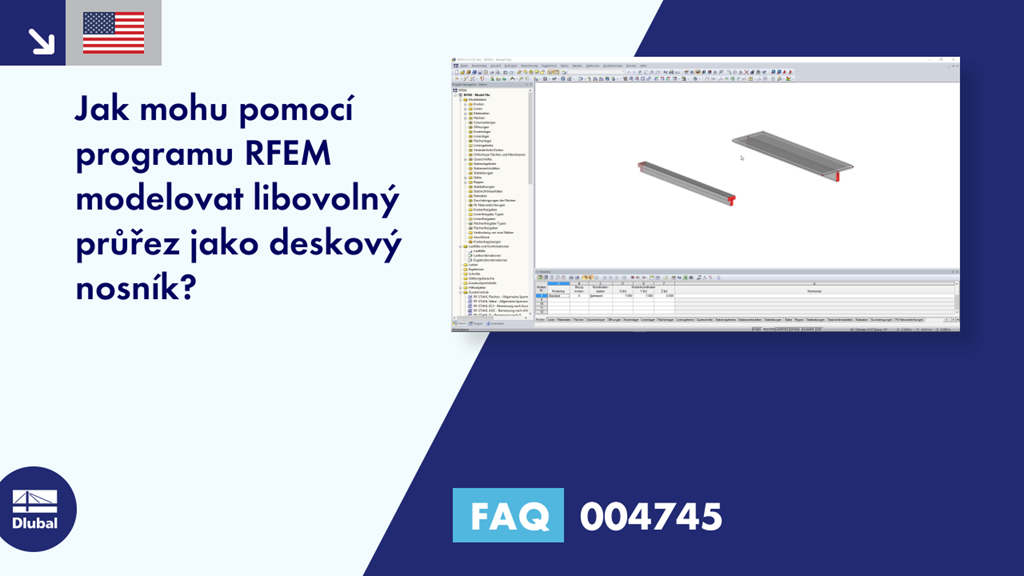

FAQ 004745 | Jak mohu pomocí programu RFEM modelovat libovolný průřez jako deskový nosník?
