Frage:

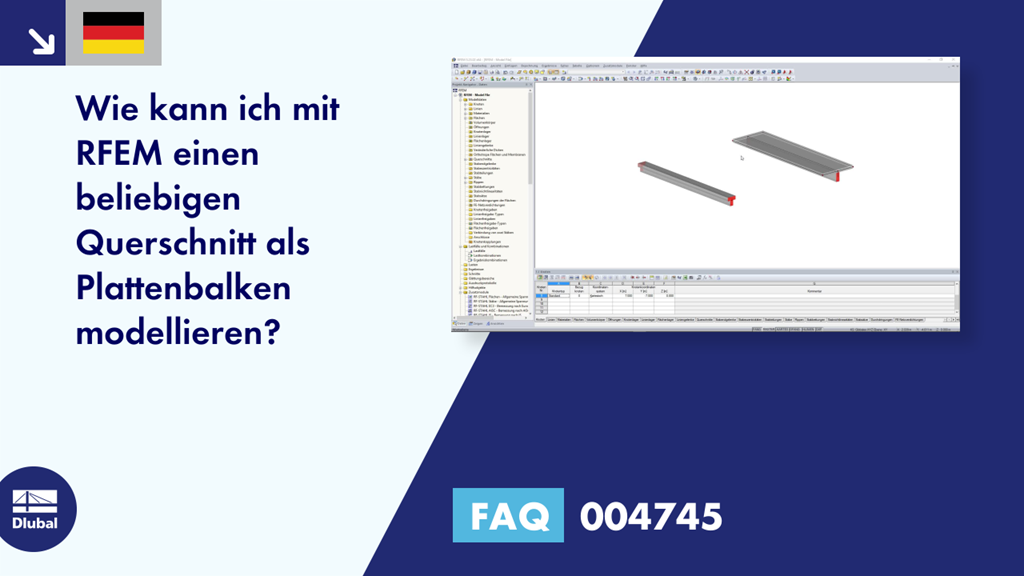

Wie kann ich mit RFEM einen beliebigen Querschnitt als Plattenbalken modellieren?
Antwort:
Hierzu gibt es zwei Möglichkeiten:
1.
Definition als Rippe (Fläche erforderlich)
2.
Definition als parametrischer massiver Plattenbalken-Querschnitt, siehe Bild 01
