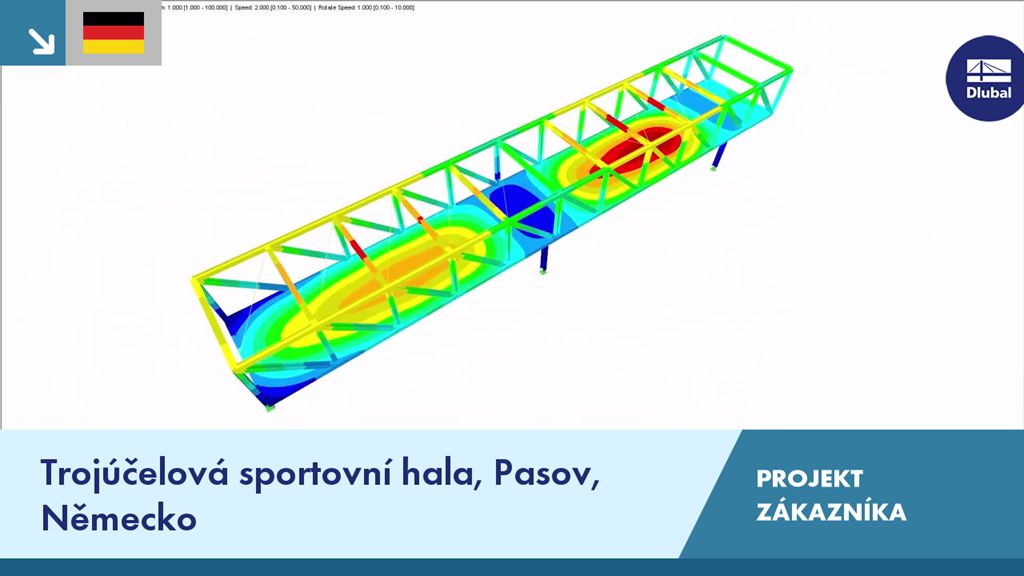

O novou sportovní halu se rozšířila stávající škola v německém Pasově ve čtvrti Haidenhof. Halu spojuje se školní budovou 60m dlouhá vnitřní závodní atletická dráha se čtyřmi pruhy.
Máte nějaké otázky?
Délka: 02:50:31 min
Databáze znalostí
Délka: 00:01:12 min
Délka: 00:00:45 min
Délka: 00:01:05 min
Délka: 00:00:35 min
Databáze znalostí
Délka: 00:00:49 min
Databáze znalostí
Délka: 00:00:35 min
Délka: 00:01:27 min
V přídavném modulu RF‑/STEEL EC3 se stabilitní analýza sad prutů provádí standardně obecnou metodou (EN 1993‑1‑1, čl. 6.3.4). Přitom je třeba správně stanovit podporové podmínky pro náhradní konstrukci se čtyřmi stupni volnosti. V dnes běžně používaných 3D modelech můžete rychle ztratit přehled o poloze sad prutů v konstrukci.
Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.
Přídavný modul RF-/STEEL EC3 umožňuje provádět posouzení koutových svarů pro všechny parametrické svařované průřezy z databáze průřezů. Nutné je pouze aktivovat tuto možnost v nastavení detailů modulu. Alternativně lze pro posouzení použít také plošný model.
Tu a tam vyvstane otázka, jak v RF-/STEEL EC3 a RF-/STEEL AISC určit správné působiště kladných příčných zatížení.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
Zdroje informací
V přídavném modulu RF-/STEEL EC3 posuzuju sadu prutů, výpočet však není úspěšný. Systém je nestabilní a zobrazí se hlášení "Neposouditelné - ER055) Nulová hodnota kritického momentu na segmentu".
Čím by to mohlo být?
Proč jsou některé zatěžovací stavy zobrazeny v přídavném modulu RF-STEEL EC3 červeně?
Proč jsou při aktivaci plastických posouzení metodou částečných vnitřních sil (RF-/STEEL Plasticity) v záložce Stabilita zašedlé návrhy náhradních prutů?
Jak mohu provést posouzení stability prutu s náběhem?
Chtěl bych posoudit dlouhý horní pás příhradového nosníku. Jaký je zde nejlepší postup?
Jaké se jmenují položky StandardID a AnnexID pro různé národní přílohy pro zpracování pomocí rozhraní COM?
