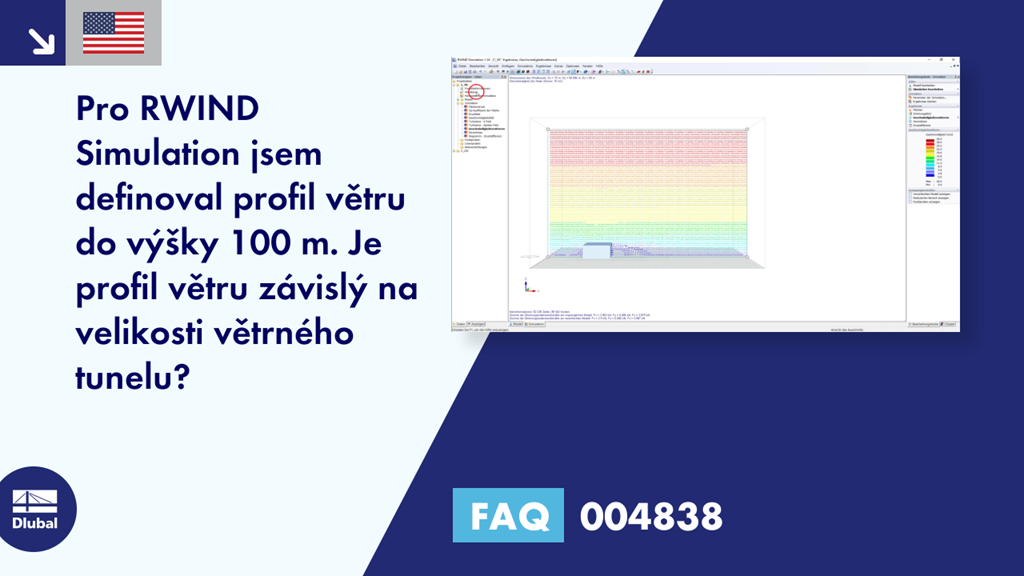

[EN] FAQ 004838 | Pro RWIND Simulation jsem definoval profil větru do výšky 100 m. Je profil větru závislý na velikosti větrného tunelu?
Video
První kroky s programem RFEM
Dotaz
Pro RWIND Simulation jsem definoval profil větru do výšky 100 m. Je profil větru závislý na velikosti větrného tunelu?Odpověď
V profilu větru vždy zadáte výškové rozsahy od z. B. 0 - 5 m, potom 5 m - 10 m atd. Pokud váš větrný profil končí na 100 m, není odříznut, ale hodnota pro 100 m se použije také pro větší výšky. Pokud je váš větrný tunel menší než uložený profil, zohlední se pouze rychlosti větru do této výšky.
To lze vizuálně zkontrolovat tak, že se zobrazí vektory vektorů rychlostí a deaktivuje se zobrazení na omezené ploše.
U větrného tunelu o výšce 50 m získáte následující výsledek:
Obrázek 01 - Výška větrného tunelu 50 m
Pro větrný tunel o výšce 150 m získáte následující výsledek:
