Občas se může stát, že si osové systémy některých ploch v modelu navzájem neodpovídají. Pomocí funkce "Otočit lokální osový systém" je lze snadno přizpůsobit ostatním plochám.

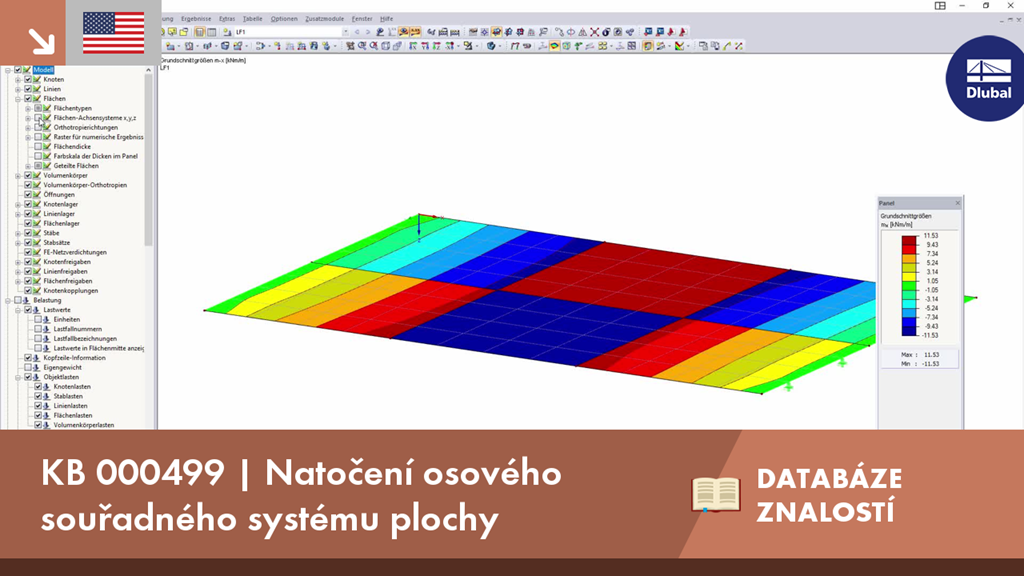

KB 000499 | Natočení osového souřadného systému plochy
