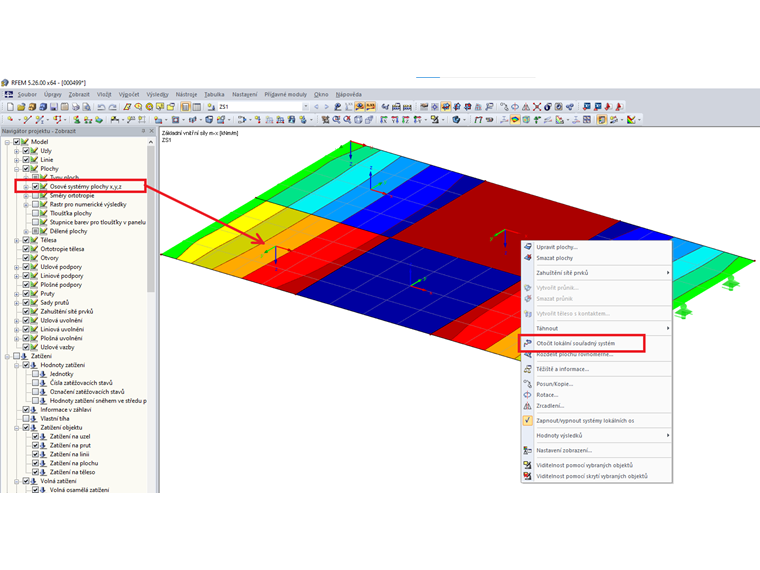

Pomocí funkce "Otočit lokální osový systém" je lze snadno přizpůsobit ostatním plochám.
Tím je zajištěno, že průběhy vnitřních sil mají stejná znaménka a že u betonových modelů lze jednoznačně přiřadit horní a dolní vrstvy výztuže.

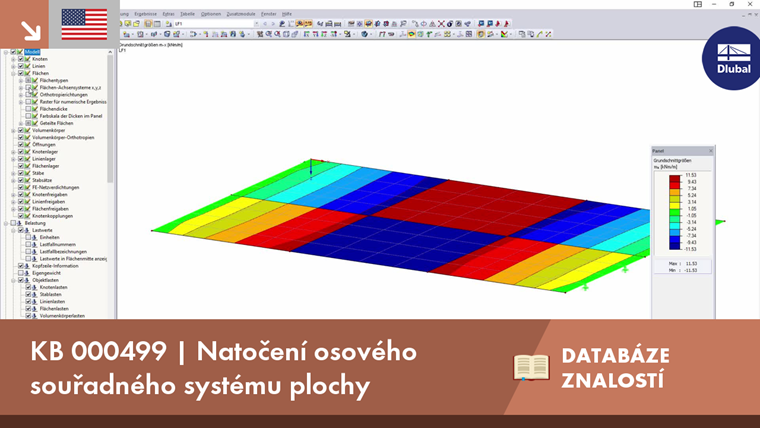

Natočení osového souřadného systému plochy
Občas se může stát, že si osové systémy některých ploch v modelu navzájem neodpovídají.
Autor
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
