Dotaz:
Proč nemá svislá poloha výsledkového prutu v mém modelu žádný vliv na ohybový moment My prutu?
Odpověď:
Změna svislé polohy nebo excentricity způsobí rozdíl v ohybovém momentu My pouze tehdy, pokud na model působí další síly, které tento moment ovlivňují, jako například normálová síla v následujícím příkladu.

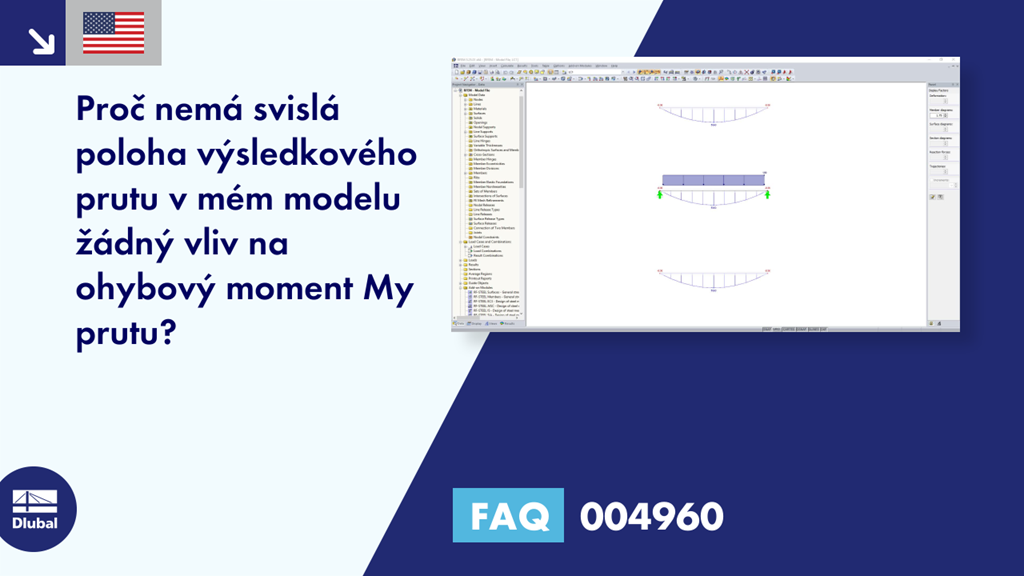

Deska, která je podepřena jako prostý nosník, se na levé straně v obrázku zatíží pouze svisle. Ohybové momenty výsledkových prutů, které jsou umístěné nad a pod deskou, se neliší.
Na pravé straně je deska navíc zatížena normálovou silou. Výsledkové pruty tak získají další záporné nebo kladné momenty. Excentricita přitom působí jako rameno.
