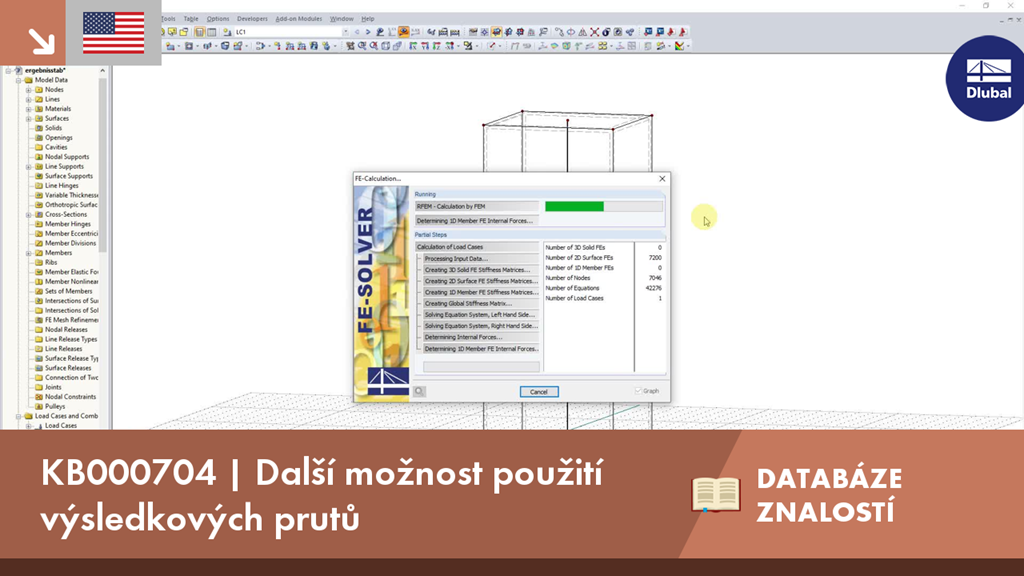

S novým typem prutu „Výsledkový prut“ je nyní v programu RFEM 5 možné jednoduše stanovit výsledné součty zatížení jednotlivých poschodí. Nejprve namodelujeme prut ve vybraném nebo ve všech poschodích a při zadávání parametrů výsledkového prutu přidáme uvažované stěny do zahrnutých objektů. Program RFEM pak integruje plošné vnitřní síly k prutovým vnitřním silám.
Projekt zákazníka
Výsledky napětí v tělesech lze zobrazit jako barevné 3D body v konečných prvcích.
Počet stupňů volnosti v uzlu již není v programu RFEM globálním parametrem výpočtu (6 stupňů volnosti u každého uzlu sítě ve 3D modelech, 7 stupňů volnosti v případě analýzy vázaného kroucení). U každého uzlu se tak obecně uvažuje jiný počet stupňů volnosti, což vede k proměnlivému počtu rovnic při výpočtu.
Touto úpravou se zrychluje výpočet, zejména u modelů, u nichž bylo možné dosáhnout výrazné redukce systému (např. příhradové nosníky a membránové konstrukce).
V navigátoru projektu - Výsledky programu RFEM a také v tabulce 4.0 si lze prohlédnout rozšířené zobrazení přetvoření prutů, ploch a těles (např. důležitých hlavních přetvoření, ekvivalentních celkových přetvoření atd.).
Lze tak například zobrazit při plastickém posouzení přípojů s plošnými prvky rozhodující plastická přetvoření.
Modely RFEM a RSTAB lze uložit jako 3D modely glTF (formáty *.glb a *.glTF). Následně si je lze celé podrobně a trojrozměrně prohlédnout v 3D prohlížeči Google nebo Babylon. S VR brýlemi, jako například Oculus, lze dokonce konstrukcí 'procházet'.
3D modely glTF lze pomocí JavaScriptu podle tohoto návodu zařadit na vlastní webové stránky (podobně jako modely ke stažení na Dlubal webových stránkách).
