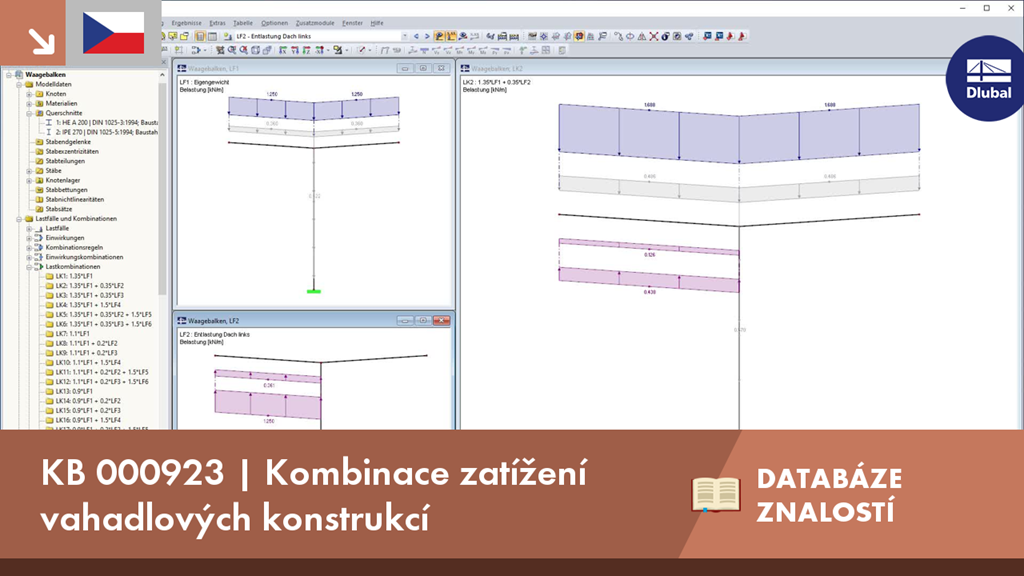

U vahadlových konstrukcí by měly být posuzovány zvlášť příznivé a nepříznivé složky zatížení stálých účinků. Video ukazuje, jak je to možné v programech RFEM a RSTAB.
KB 000923 | Kombinace zatížení vahadlových konstrukcí
