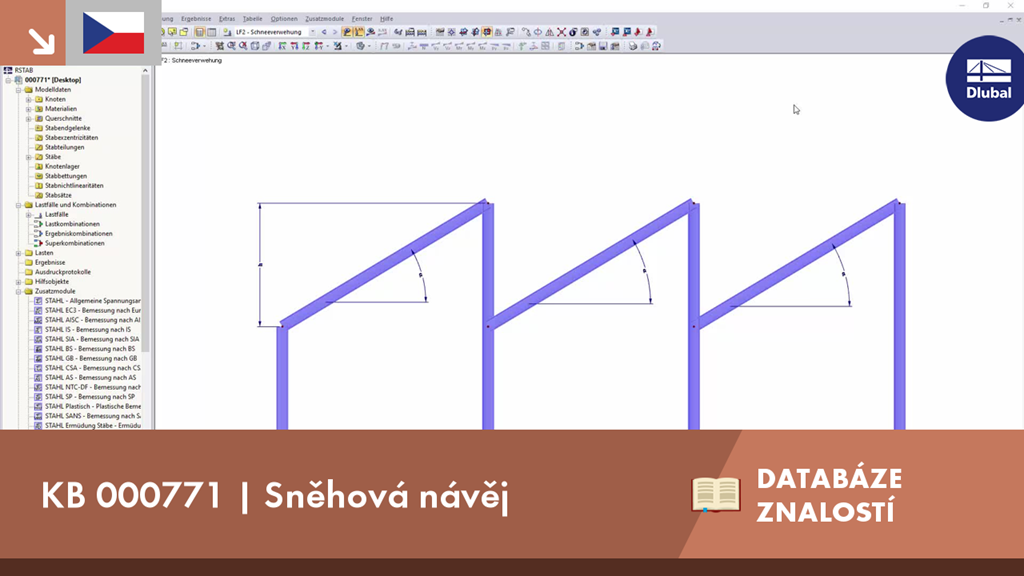

KB 000771 | Sněhová návěj

• 3D analýza nestlačitelného proudění pomocí softwarového balíčku OpenFOAM^®
• Přímý import modelu z programu RFEM nebo RSTAB včetně modelů okolní krajiny a zástavby (soubory 3DS, IFC, STEP)
• Vytvoření modelu pomocí souborů STL nebo VTP nezávisle na programu RFEM nebo RSTAB
• Snadné úpravy modelu pomocí funkce Drag & Drop a grafických nástrojů
• Automatická korekce topologie modelu pomocí síťování zjednodušeného modelu
• Možnost přidávat objekty z okolního prostředí (budovy, terén...)
• Zatížení větrem v závislosti na výšce podle normy (rychlost, intenzita turbulence)
• Modely turbulence k-epsilon a k-omega
• Automatické síťování podle zvolené hloubky detailu
• Paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů
• Výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk)
• Výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk)
• Grafické zobrazení výsledků na rovinách ořezávacího boxu / řezače (skalární a vektorová pole)
• Grafické znázornění linií proudění
• Animace linií proudění (možnost vytvořit video)
• Zadání bodových a liniových sond
• Zobrazení aerodynamických součinitelů
• Grafické zobrazení vlastností turbulence v poli větru
• Možnost síťování v oblasti blízko povrchu modelu pomocí volby pro hraniční vrstvy
• Možnost zohlednit drsné povrchy modelu
• Volitelné použití numerického schématu druhého Objednávka
• Vícejazyčné uživatelské prostředí programu (např. němčina, angličtina, španělština, francouzština)
• Možnost dokumentace ve výstupním protokolu programu RFEM a RSTAB

Spolehněte se na programy Dlubal i ve větrných podmínkách. Programy RFEM a RSTAB nabízejí speciální rozhraní pro export modelů (tj. konstrukcí definovaných pomocí prutů a ploch) do programu RWIND 2. Pomocí příslušných úhlů okolo svislé osy modelu v něm určíte směry větru, které se mají pro váš projekt analyzovat. Kromě toho se na základě větrné normy stanoví profil větru závislý na nadmořské výšce a profil intenzity turbulence. Výsledkem těchto zadání jsou v závislosti na úhlu určité zatěžovací stavy. K tomu nám poslouží globálně uložené parametry proudění, vlastnosti modelu turbulence a iterační parametry. Tyto zatěžovací stavy lze v prostředí RWIND 2 částečně upravit pomocí modelů terénu nebo prostředí z vektorové grafiky STL.

Alternativně lze program RWIND 2 spustit také ručně a bez použití rozhraní v programu RFEM nebo RSTAB. V tomto případě jsou konstrukce a prostředí terénu v programu modelovány přímo pomocí importovaných souborů STL a VTP. Zatížení větrem v závislosti na výšce a další údaje z oblasti mechaniky proudění lze definovat přímo v programu RWIND 2.

RWIND 2 je díky své mnohostranné použitelnosti vždy k dispozici, aby vás podpořil při vašich individuálních projektech.

Pracujte na svých modelech pomocí efektivních a přesných výpočtů v digitálním větrném tunelu. RWIND 2 používá numerický CFD model (Computational Fluid Dynamics) pro simulaci proudění větru okolo objektů. Na základě simulace se vygenerují specifická zatížení větrem pro RFEM nebo RSTAB.

RWIND 2 provádí tuto simulaci pomocí 3D objemové sítě. Program nabízí automatické vytváření sítě; Pomocí několika parametrů lze snadno nastavit celkovou hustotu sítě a také lokální zahuštění sítě na modelu. Pro výpočet vzdušných proudů a plošných tlaků na modelu se používá numerický řešič pro nestlačitelné turbulentní proudění. Výsledky se pak extrapolují na váš model. RWIND 2 je navržen pro práci s různými numerickými řešiči.

V současnosti doporučujeme použít softwarový balíček OpenFOAM^®, který vykazuje velmi dobré výsledky v našich testech a je také často používaným nástrojem pro CFD simulace. Na vývoji alternativních numerických řešičů se pracuje.
