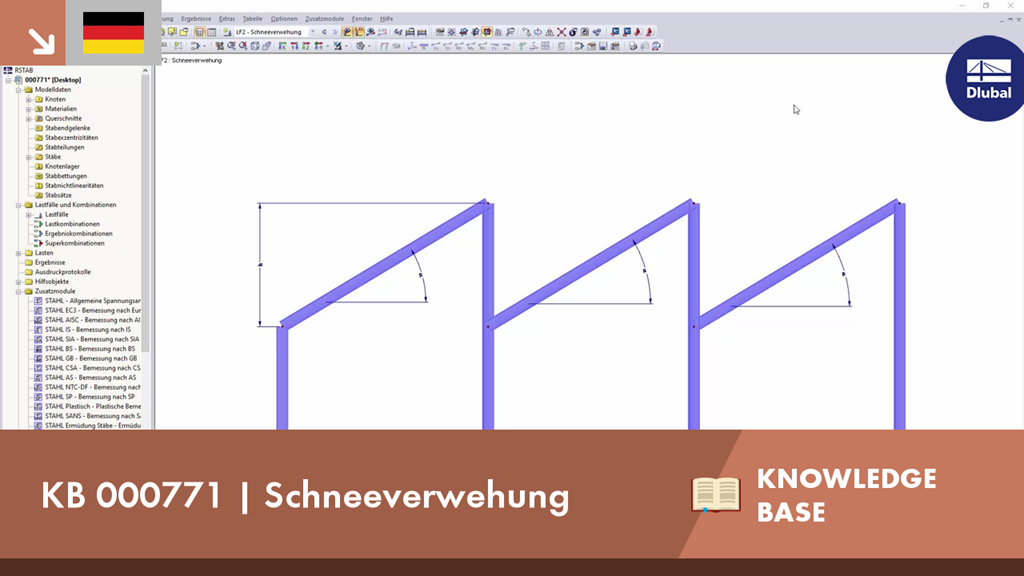

Der Ansatz für Schneeverwehungen wird in RFEM und RSTAB nach 5.3.4(3) der DIN EN 1991-1-3 für Scheddächer geführt.
KB 000771 | Schneeverwehung
Links
Haben Sie irgendwelche Fragen?
Allgemeines
Länge: 00:00:00 min
Länge: 00:49:11 min
Länge: 00:00:00 min
Länge: 00:00:00 min
Länge: 00:00:10 min
Länge: 00:00:00 min
Kundenprojekt
Länge: 00:00:10 min
Länge: 00:00:11 min
Der Ansatz für Schneeverwehungen wird in RFEM und RSTAB nach 5.3.4(3) der DIN EN 1991-1-3 für Scheddächer geführt.
Neben der Dachgeometrie und der Dachform kann bei Flachdächern auch die Ausbildung des Traufbereiches bei der Lastgenerierung berücksichtigt werden.
Mit Hilfe der automatischen Kombinatorik von RFEM und RSTAB und Verwendung der Option "EN 1990 + EN 1991-3; Krane" können sowohl Kranbahnträger als auch die Auflagerlasten auf die weiterführende Konstruktion bemessen werden.
Für die Simulation von Lagerspiel in einer Verbindung zwischen Stäben kann die Funktion "Diagramm" bei Stabendgelenken verwendet werden. Um diese Option nutzen zu können, muss zunächst der entsprechende Freiheitsgrad als Gelenk definiert werden. Danach lässt sich in der Liste die Option "Diagramm" wählen.
Mit der Ansichtsoption Kamera-Flugmodus kann man durch das RFEM- bzw. RSTAB-Modell fliegen. Die Richtung und Geschwindigkeit des Fluges lassen sich über die Tastatur steuern. Zudem besteht die Möglichkeit, den Flug durch das Modell als Video abzuspeichern.
- 3D-inkompressible Windströmungsanalyse mit OpenFOAM®-Softwarepaket
- Direkte Modellübernahme von RFEM bzw. RSTAB inklusive Nachbar- und Geländemodellen (3DS-, IFC-, STEP-Dateien)
- Modellaufbau über STL- oder VTP-Dateien unabhängig von RFEM oder RSTAB
- Einfache Modelländerung über Drag and Drop und grafische Anpassungshilfen
- Automatische Korrekturen der Modelltopologie mit Shrink-Wrap-Vernetzungen
- Möglichkeit, Objekte aus der Umgebung hinzuzufügen (Gebäude, Gelände, …)
- Höhenabhängige Beschreibung der Windbelastung nach Norm (Geschwindigkeit, Turbulenzintensität)
- K-Epsilon- und K-Omega-Turbulenzmodelle
- Automatische Vernetzung angepasst an die gewählte Detailtiefe
- Parallele Berechnung mit optimaler Ausnutzung der Leistungsfähigkeit von Multicore-Rechnern
- Ergebnisse in wenigen Minuten für Simulationen mit geringer Auflösung (bis zu 1 Million Zellen)
- Ergebnisse in wenigen Stunden für Simulationen mit mittlerer/hoher Auflösung (1-10 Millionen Zellen)
- Graphische Darstellung von Ergebnissen auf Clipper-/Slicer-Ebenen (Skalar- und Vektorfelder)
- Graphische Darstellung von Stromlinien
- Stromlinienanimation (optionale Videoerstellung)
- Definition von Punkt- und Linienproben
- Ausgabe der aerodynamischen Druckbeiwerte
- Grafische Darstellung der Turbulenzeigenschaften im Windfeld
- Optionale Vernetzung mittels der Randschichtoption für den Bereich nahe der Modelloberfläche
- Berücksichtigung von rauen Modelloberflächen möglich
- Optionale Verwendung eines numerisches Schemas 2. Ordnung
- Mehrsprachige Programmbedienung möglich (z. B. in Deutsch, Englisch, Spanisch, Französisch)
- Dokumentation im Ausdruckprotokoll von RFEM und RSTAB möglich
Verlassen Sie sich auch in windigen Angelegenheiten ganz auf die Programme von Dlubal. Für die Modellierung der Körper in RWIND 2 steht Ihnen in RFEM und RSTAB eine spezielle Schnittstellenanwendung zur Verfügung. Dort werden die zu analysierenden Windrichtungen für Ihr Projekte über bezogene Winkelstellungen um die vertikale Modellachse definiert. Zusätzlich wird das höhenabhängige Wind- und Turbulenzintensitätsprofil auf Basis einer Windnorm festgelegt. Aus diesen Angaben ergeben sich je nach Winkelstellung eigene Lastfälle. Dabei werden Fluidparameter, Turbulenzmodelleigenschaften und Iterationsparameter, die alle global hinterlegt sind, zur Hilfe genommen. Sie können diese Lastfälle durch die partielle Editierung in der Umgebung von RWIND 2 mit Gelände- oder Umgebungsmodellen aus STL-Vektorgrafiken erweitern.
Alternativ ist es Ihnen auch problemlos möglich, RWIND 2 manuell und ohne die Schnittstellenanwendung in RFEM oder RSTAB zu betreiben. In diesem Fall werden die Körper und die Geländeumgebung im Programm direkt aus importierten STL- und VTP-Dateien modelliert. Sie können die höhenabhängige Windbelastung und weitere strömungsmechanische Daten in RWIND 2 direkt definieren.
Durch seine vielseitige Anwendbarkeit steht Ihnen RWIND 2 bei Ihren individuellen Projekten stets hilfreich zur Seite.
Arbeiten Sie an Ihren Modellen mit effizienten und präzisen Berechnungen im digitalen Windkanal. RWIND 2 verwendet zur Simulation von Windströmungen um Objekte ein numerisches CFD-Modell (Computational Fluid Dynamics). Aus dem Simulationsprozess werden spezifische Windlasten für RFEM oder RSTAB erzeugt.
Diese Simulation führt RWIND 2 mithilfe eines 3D-Volumennetzes durch. Das Programm sorgt für eine automatische Vernetzung, wobei Sie die gesamte Netzdichte und die lokale Netzverdichtung am Modell ganz einfach mit wenigen Parametern einstellen können. Für die Berechnung der Windströme und der Flächendrücke am Modell wird ein numerischer Solver für inkompressible turbulente Ströme verwendet. Die Ergebnisse werden dann an Ihrem Modell extrapoliert. RWIND 2 ist so konzipiert, dass es mit verschiedenen numerischen Solvern funktioniert.
Aktuell empfehlen wir Ihnen, das OpenFOAM®-Softwarepaket zu verwenden, welches in unseren Tests sehr gute Ergebnisse liefert und zudem ein weitverbreitetes Tool für CFD-Simulationen ist. Alternative numerische Solver sind in Entwicklung.
