Jednou z výhod zadání konstrukce v programu RFEM je naprostá volnost při výběru geometrie. Tak je bez dalších komplikací možné zvolit konstrukci, v které jsou, jak je vidět na obrázku, vyduté a zaoblené rohy.

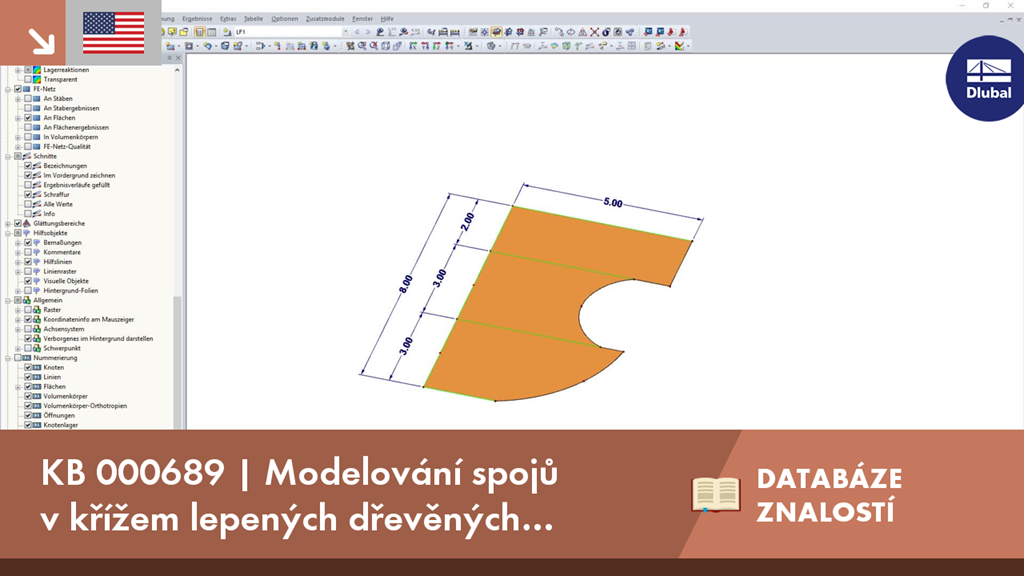

KB 000689 | Modelování spojů v křížem lepených dřevěných konstrukcích
Odkazy
Máte nějaké otázky?
Databáze znalostí
Délka: 00:00:22 min
Databáze znalostí
Délka: 00:00:27 min
Databáze znalostí
Délka: 00:00:25 min
Projekt zákazníka
Délka: 00:00:05 min
Délka: 00:00:24 min
Délka: 00:00:30 min
Projekt zákazníka
Délka: 00:00:10 min
Projekt zákazníka
Délka: 00:00:05 min
Projekt zákazníka
Délka: 00:00:11 min
Jednou z výhod zadání konstrukce v programu RFEM je naprostá volnost při výběru geometrie. Tak je bez dalších komplikací možné zvolit konstrukci, v které jsou, jak je vidět na obrázku, konkávní zaoblené rohy.
Uložení desek z křížem lepeného dřeva si zaslouží zvláštní pozornost. Běžně se stěna z křížem lepeného dřeva upevňuje smykovým kotvením proti namáhání ve smyku a tahovými kotvami proti vztlakovým silám.
.png?mw=512&hash=5aac2c66fe7407aed91f793aeef768a541a47f19)
Pro rozlišení různých skladeb například stěn či stropních desek v RF‑LAMINATE je možné pro každou skladbu zadat vlastní barvu a texturu.
V tomto příspěvku popíšeme návrh smykových spojovacích prostředků konstrukce z křížem lepeného dřeva, které přenášejí podélné síly ze smykových stěn do země.
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Addon Posouzení dřevěných konstrukcí v programu RFEM 6 / RSTAB 9 je mnohostranný a kombinuje velké množství přídavných prvků. [*S16332764*] Addon pro návrh dřevěných konstrukcí pro RFEM 6
Jak funguje materiálový model „Ortotropní plastický“ v programu RFEM?
Jak je možné zobrazit databázi přídavného modulu RF-LAMINATE? Chtěli bychom zkontrolovat, zda je aktuální.
Mohu pomocí plošných uvolnění oddělit dvě překrývající se plochy?
Jak mohu modelovat dřevěný nosník s výztuží na obou stranách? (zatížení)
Jak mohu v programu RFEM 6 nebo RSTAB 9 vygenerovat plošné zatížení na pruty pomocí buněk?
Jaké programy potřebuji pro laminátové a sendvičové konstrukce nebo křížem lepené dřevo (CLT)?
