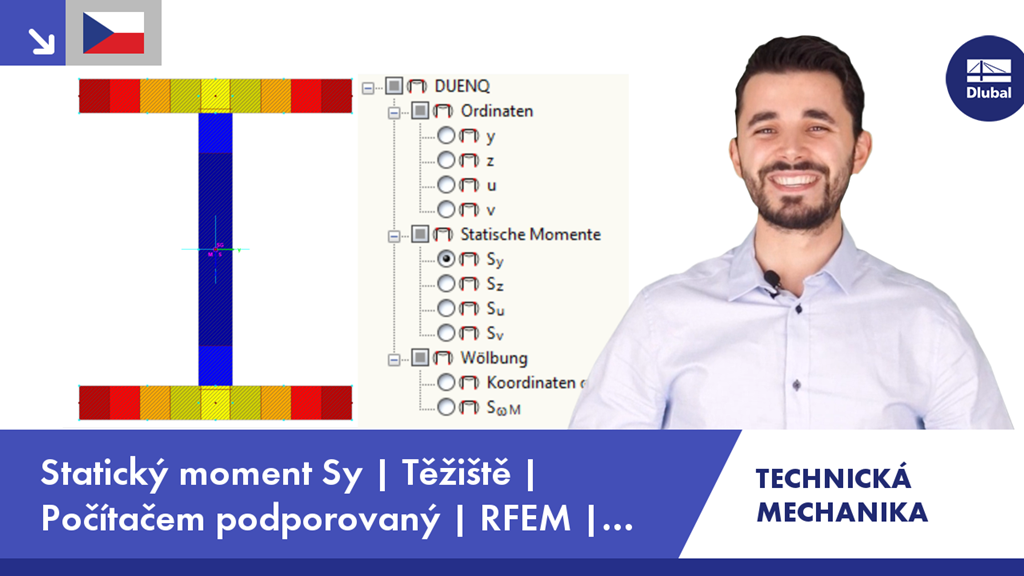

V tomto videu ověřujeme příklad výpočtu těžiště v programu RFEM. Program umožňuje stanovit těžiště i ve 3D.
Poté se u symetrického průřezu spočítá statický moment ve směru Y, respektive Sy. Tento výpočet se často objevuje při zkouškách.
Následuje úvod do programu SHAPE-THIN. V programu SHAPE-THIN rychle namodelujeme stejný I-průřez. Nakonec necháme systém spočítat, a stanovíme tak průřezové charakteristiky. Zobrazí se pořadnice a také statické momenty ve směru Y a Z.
