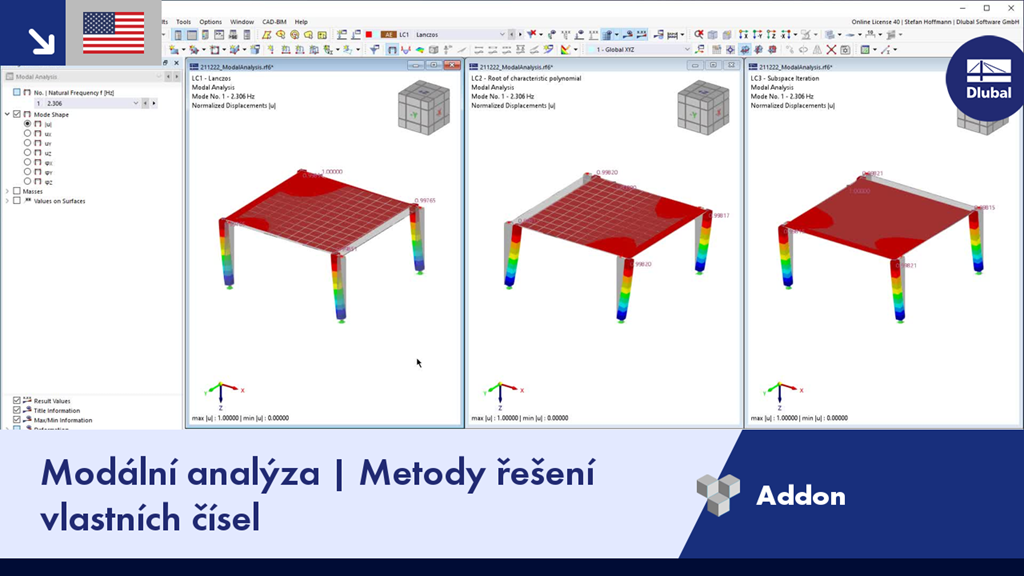

Modální analýza | Metody řešení vlastních čísel

V tomto videu bychom vám rádi ukázali, jak si lze vybrat metodu řešení pro vaši modální analýzu a porovnat výsledky různých metod řešení na příkladu této konstrukce.

Addon Modální analýza umožňuje počítat vlastní čísla a další důležité údaje pro vaši modální analýzu v programu RFEM 6. Metodu řešení vlastních čísel lze zadat v nastavení modální analýzy a aktuálně máte na výběr ze tří uvedených metod řešení.

Výběr závisí na velikosti posuzovaného systému a je spíše otázkou výkonu než přesnosti. Všechny tyto metody jsou vhodné pro stanovení přesných vlastních čísel. Jednotlivé metody řešení se chystáme objasnit v online manuálu. Nicméně základní informace na toto téma najdete také v předchozím manuálu k modulu RF-DYNAM Pro.

Uživatel může zadat různá nastavení pro modální analýzu a poté výsledky porovnat ve třech zatěžovacích stavech.

Jak vidíme, výsledky jsou v našem příkladu jednoduché konstrukce v případě všech tří metod řešení velmi podobné.
