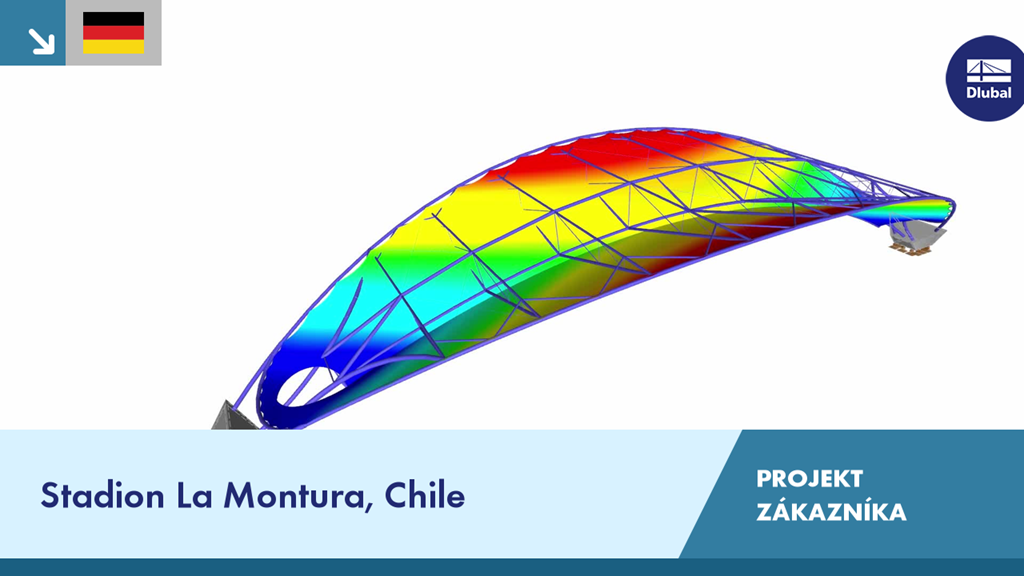

Für das Fußballstadion in San Bernardo, eine Stadt im Süden von Santiago de Chile, wurde eine Überdachung aus Stahl und Gewebemembranen entworfen. Das elegante geschwungene Design in Leichtbauweise überdacht jetzt auch die Stehplätze.
CP 001156 | Stadion La Montura, Chile
