Pokud máme v konstrukci více stejných sloupů, není třeba zadávat výztuž pro každý jednotlivý sloup. Za tímto účelem lze aktivovat zástupce prutu a poté provést zadání výztuže na zástupci prutu pro daný sloup.

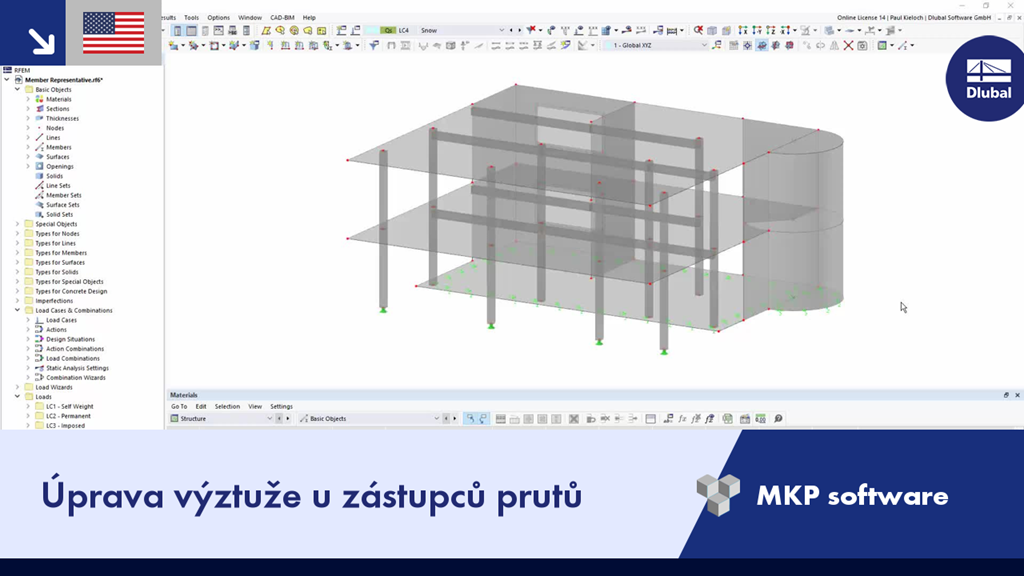

Úprava výztuže u zástupců prutů
Máte nějaké otázky?
Délka: 00:30:52 min
Délka: 00:00:47 min
Délka: 00:01:02 min
Délka: 00:01:02 min
Délka: 00:01:02 min
Délka: 00:01:02 min
Délka: 00:01:02 min
Databáze znalostí
Délka: 00:01:17 min
Databáze znalostí
Délka: 00:02:35 min
Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.
,_Table_22.5.5.1_ACI_318-19.png?mw=512&hash=fb0c95268ba55403adf6343e213a103627a3b5e4)
Se zavedením normy ACI 318-19 byly nově upraveny dlouhodobě používané vztahy pro stanovení smykové únosnosti betonu Vc.
Při novém postupu se nyní uvažuje vliv výšky stavebního dílce, stupeň podélného vyztužení i vliv normálového napětí na únosnost ve smyku Vc. V následujícím textu podrobněji popíšeme změny při posouzení na smyk a postup si ukážeme na názorném příkladu.
Addon Posouzení železobetonových konstrukcí umožňuje posoudit železobetonové sloupy podle ACI 318-19. V následujícím příspěvku ověříme návrh výztuže v addonu Posouzení železobetonových konstrukcí krok za krokem pomocí analytických rovnic podle normy ACI 318-19 včetně nutné podélné výztuže, plochy neoslabeného průřezu a velikosti/vzdálenosti třmínků.
Nosník (trám) je podle EN 1992-1-1 [1] prut, jehož rozpětí není menší než trojnásobek celkové výšky průřezu. Jinak by měl být konstrukční prvek považován za stěnový nosník. Chování stěnových nosníků (tj. nosníků s rozpětím menším než je trojnásobek výšky průřezu) se liší od chování běžných nosníků (trámů, tj. nosníků s rozpětím, které je třikrát větší než výška průřezu).
Posouzení stěnových nosníků je ovšem často nutné při analýze konstrukčních prvků železobetonových konstrukcí, protože se používají pro nadokenní a dveřní překlady, průvlaky, spoje mezi deskami v různých úrovních a rámové systémy.
Posouzení stěnových nosníků je ovšem často nutné při analýze konstrukčních prvků železobetonových konstrukcí, protože se používají pro nadokenní a dveřní překlady, průvlaky, spoje mezi deskami v různých úrovních a rámové systémy.
,_Table_22.5.5.1,_ACI_318-19.png?mw=350&hash=a6e935137877b34a19aa236a60ee3d132778094b)
,_Table_22.5.5.1_ACI_318-19.png?mw=350&hash=ecccf3d0b6a99a2a2b9854d3bc97e39a4996e59b)
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
