Dotaz:

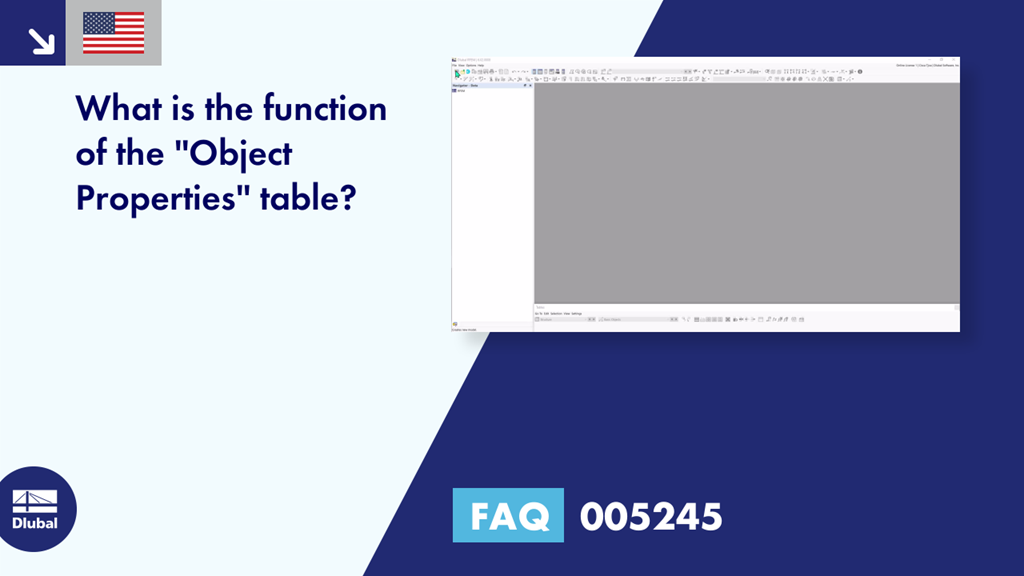

Jaká je funkce tabulky "Vlastnosti objektu"?
Odpověď:
Tabulka Vlastnosti objektu obsahuje informace o některých importovaných souborech, například souborech IFC. Pokud je v navigátoru IFC vybrána složka, zobrazí se příslušné informace.
FAQ 005245 | Jaká je funkce tabulky "Vlastnosti objektu"?
