Odpověď:

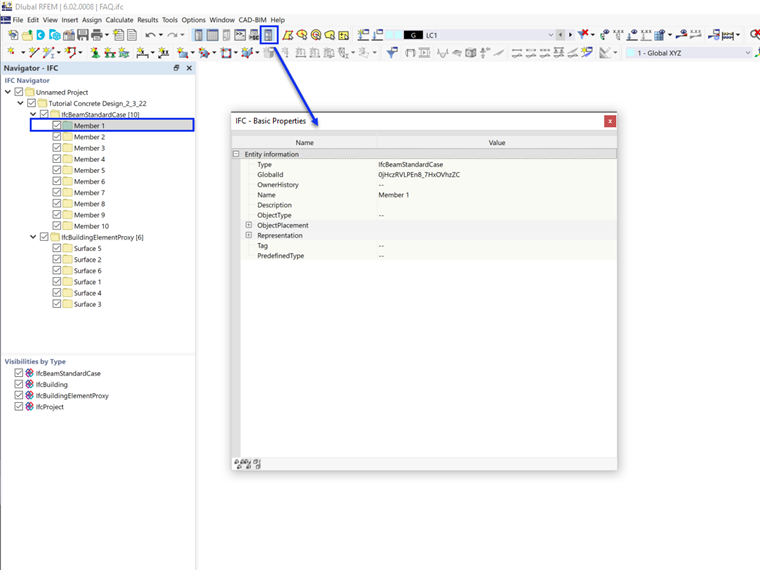

Tabulka Vlastnosti objektu obsahuje informace o některých importovaných souborech, například souborech IFC. Pokud je v navigátoru IFC vybrána složka, zobrazí se příslušné informace.
Jaká je funkce tabulky Vlastnosti objektu?
Jaká je funkce tabulky "Vlastnosti objektu"?
