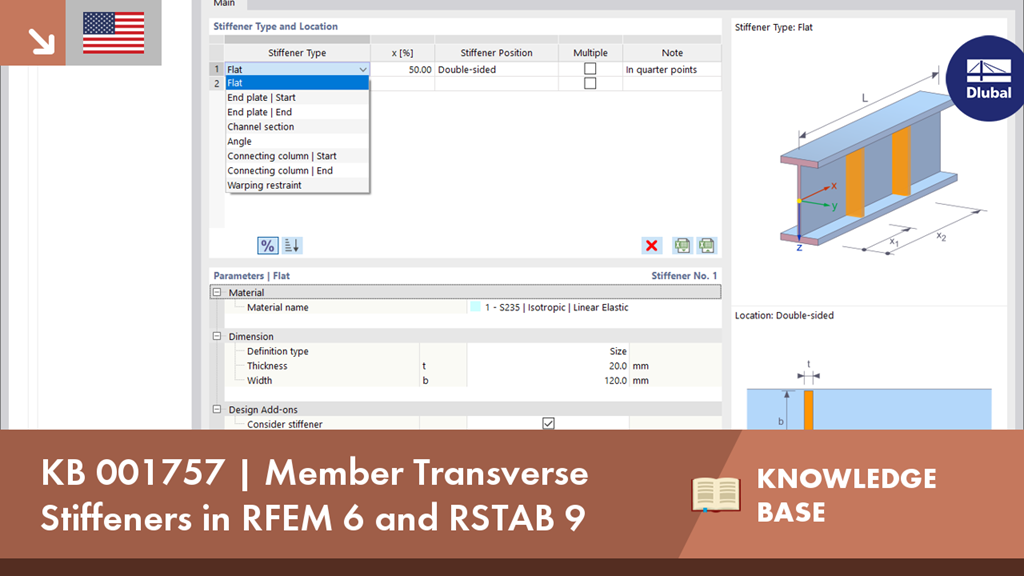

V tomto videu si ukážeme, jak lze v programech RFEM 6 a RSTAB 9 definovat různé typy příčných výztuh prutů. Ukážeme si také, jak je zohlednit při posouzení a výpočtu prutů se 7 stupni volnosti.
KB 001757 | Příčné výztuhy prutů v programech RFEM 6 a RSTAB 9
Máte nějaké otázky?
Databáze znalostí
Délka: 00:00:54 min
Délka: 00:00:21 min
Délka: 00:00:30 min
Délka: 00:00:08 min
Délka: 00:00:12 min
Délka: 00:00:24 min
Délka: 00:01:39 min
Délka: 01:01:43 min
Délka: 00:00:00 min
V tomto příspěvku představíme základy používání addonu Vázané kroucení (7 stupňů volnosti). Tento addon je plně integrován do hlavního programu a umožňuje při výpočtu prutových prvků zohlednit deplanaci průřezu. V kombinaci s addony Stabilita konstrukce a Posouzení ocelových konstrukcí lze provést posouzení na klopení s vnitřními silami analýzou druhého řádu při zohlednění imperfekcí.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
Jaké programy a addony jsou vhodné pro výpočet a posouzení ocelových konstrukcí?
Jak nastavím deplanační kloub?
Jak mohu definovat deplanační pružinu nebo plné omezení deplanace?
V kterém bodě průřezu se uvažují podpory a zatížení při výpočtu vázaného kroucení?
Jak mohu deaktivovat 7. stupeň volnosti jen pro určité pruty nebo průřezy?
Jak mohu zobrazit deplanaci průřezu?
