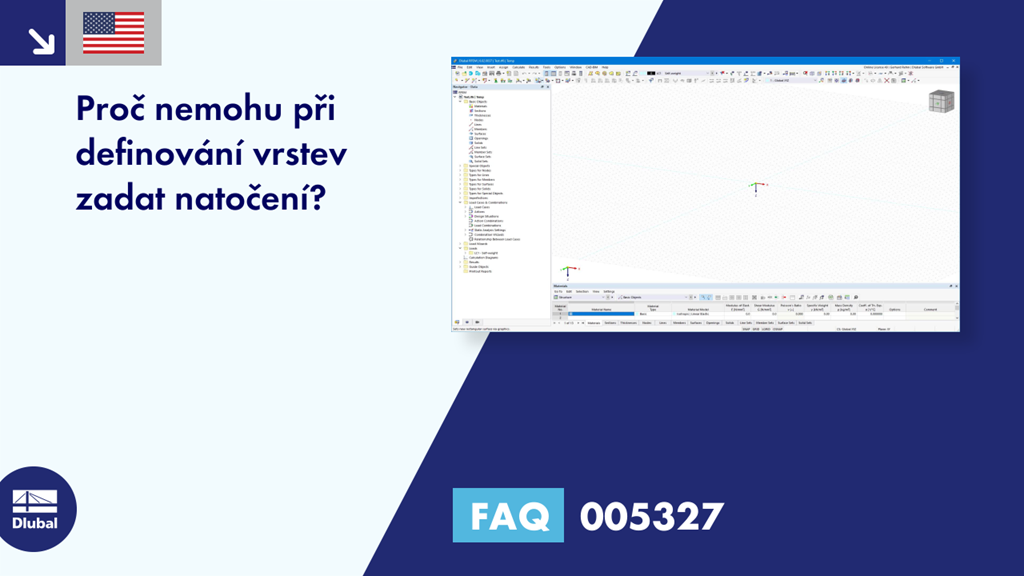

FAQ 005327 | Proč nemohu při definování vrstev zadat natočení?

FAQ | 005327

Dotaz:
Proč nemohu při definování vrstev zadat natočení?

Odpověď:
Pokud ve sloupci 'Natočení' nelze zadat žádný úhel, byl pro materiál vybrán izotropní materiálový model, ve kterém jsou tuhosti ve všech směrech stejné a není tedy nutné úhel zadávat.

Pokud se používají materiály s anizotropním chováním (např. dřevo), je třeba zajistit, aby byl vybrán materiálový model 'Ortotropní | Lineárně elastický (plochy)'.

Informace

Materiálový model 'Ortotropní | Dřevo | Lineárně elastické (plochy)' nelze ještě v kombinaci s tloušťkou typu „Vrstvy“ použít.

Po přepnutí na ortotropní materiálový model lze jednotlivé vrstvy odpovídajícím způsobem natočit.
