V tomto videu si ukážeme, jak je addon „Časově závislá analýza“ integrován do programů RFEM 6 a RSTAB 9. Článek popisuje, jak zadat vstupní údaje, jako jsou časově závislé charakteristiky materiálu, jak vybrat typ analýzy a jak zadat časy zatížení.

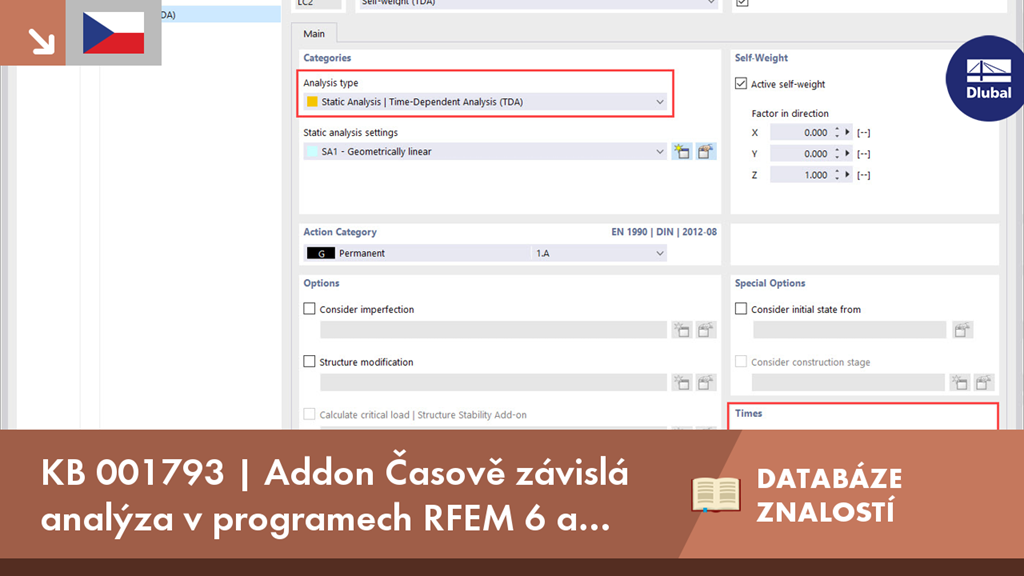

KB 001793 | Addon Časově závislá analýza v programech RFEM 6 a RSTAB 9
Máte nějaké otázky?
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:56 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:30:52 min
Funkce programu
Délka: 00:00:50 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:38 min
Délka: 00:00:00 min
V tomto článku si ukážeme, jak je addon „Časově závislá analýza“ integrován do programů RFEM 6 a RSTAB 9. Článek popisuje, jak zadat vstupní údaje, jako jsou časově závislé charakteristiky materiálu, jak vybrat typ analýzy a jak zadat časy zatížení.
Zohlednění účinků p-δ druhého řádu v programech RFEM 6 a RSTAB 9
Modální analýza je výchozím bodem pro dynamickou analýzu konstrukcí. Lze v ní stanovit hodnoty vlastního kmitání, jako jsou vlastní frekvence, vlastní tvary, modální hmoty a faktory účinných modálních hmot. Tyto výsledky lze použít pro posouzení kmitání nebo je lze použít pro další dynamickou analýzu (například zatížení spektrem odezvy).
Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat libovolné průřezy z RSECTION. Betonové krytí a smykovou a podélnou výztuž zadáte přímo v RSECTION.
Po importu vyztuženého průřezu z RSECTION do programu RFEM 6 nebo RSTAB 9 můžete daný průřez použít pro posouzení v addonu Posouzení železobetonových konstrukcí.
K názornému videu
V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.
Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.
Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.
