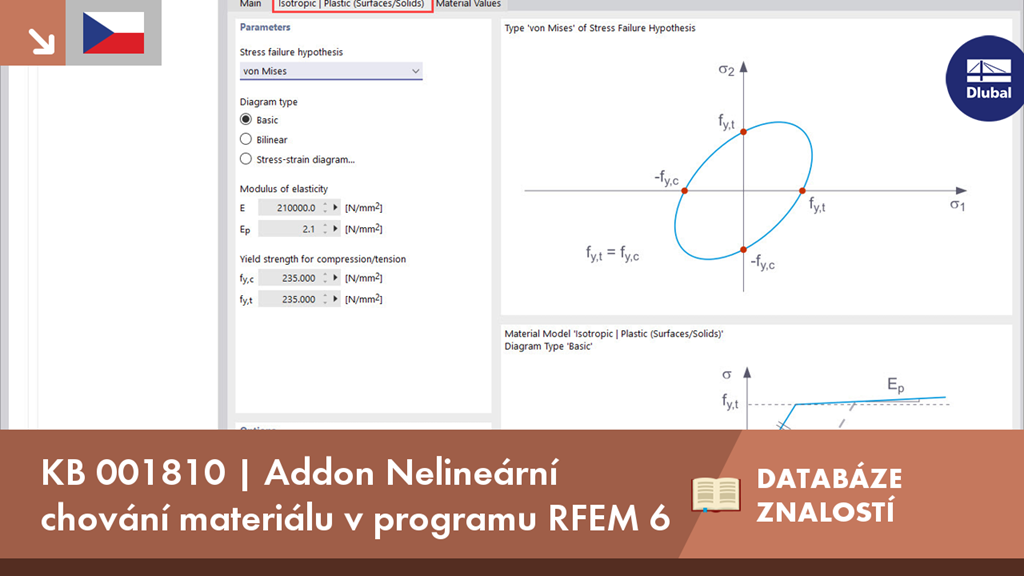

Addon Nelineární chování materiálu umožňuje zohlednit materiálové nelinearity v programu RFEM 6. Toto video poskytuje přehled dostupných nelineárních materiálových modelů, které jsou k dispozici po aktivaci addonu v základních údajích modelu.
KB 001810 | Addon Nelineární chování materiálu v programu RFEM 6
