Dotaz:

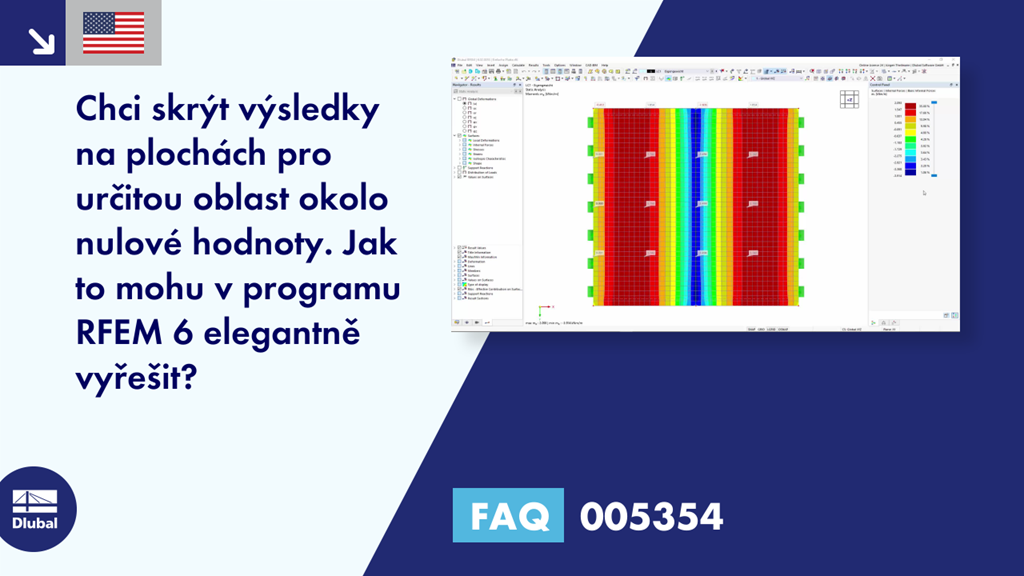

Chci skrýt výsledky na plochách pro určitou oblast okolo nulové hodnoty. Jak to mohu v programu RFEM 6 elegantně vyřešit?
Odpověď:
Pokud jsou pro posouzení v modelu rozhodující pouze jednotlivé oblasti, může být vyhodnocení pomocí izoploch velmi nepřehledné. RFEM 6 pro vás však má názorné řešení.
Při zobrazení výsledků vám nabízí RFEM 6 možnost aktivovat šedé oblasti. Tak se spektrum barevné stupnice rozloží pouze na relevantní oblast: oblasti s malým zatížením se skryjí. Na obrázcích 1 a 2 je znázorněn rozdíl mezi deaktivovanou a aktivovanou šedou oblastí.
Pro její aktivaci vyberte v dolní části navigátoru Výsledky položku "Typ zobrazení" - "Izoplochy" - "Šedá oblast" a tu zaškrtněte. Zde lze vybrat hodnotou mezi 0,1% a 50%, které se má šedá oblast týkat. Tato procentuální hodnota udává hranici šedé oblasti. Vztahuje se vždy k absolutnímu minimu a maximu aktivní výsledkové proměnné.
