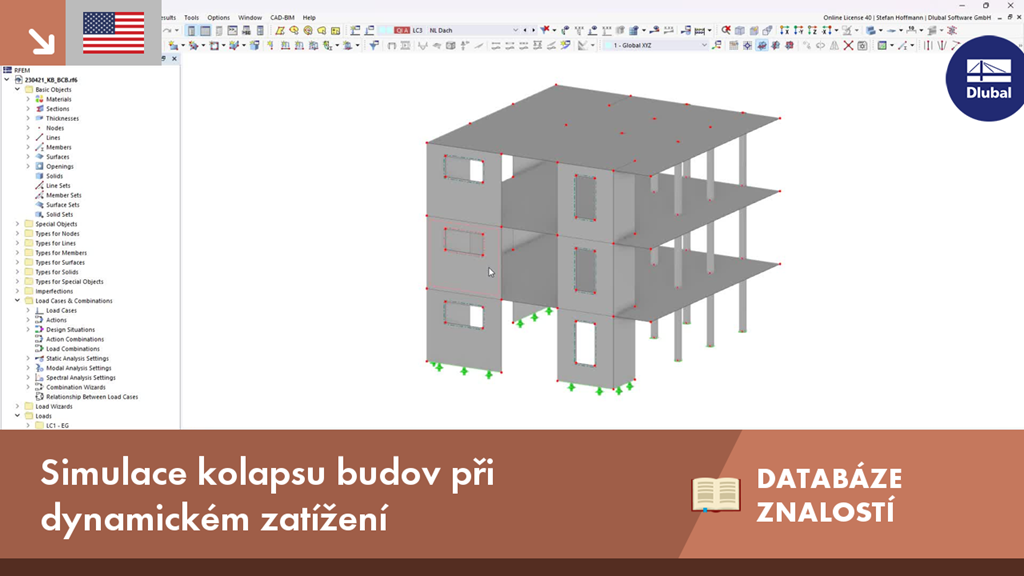

Simulace kolapsu budovy při dynamickém zatížení
Máte nějaké otázky?
Délka: 00:03:19 min
Funkce programu
Délka: 00:01:06 min
Funkce programu
Délka: 00:00:55 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Kanadská Národní stavební norma (NBC) 2020, čl. 4.1.8.7 stanovuje jasný postup pro metody analýzy zemětřesení. Pokročilejší metoda, dynamická analýza podle čl. 4.1.8.12, by měla být použita pro všechny typy konstrukcí s výjimkou těch, které splňují kritéria stanovená v 4.1.8.7. Více zjednodušující postup, metodu náhradních statických sil (ESFP) v článku 4.1.8.11, lze použít pro všechny ostatní konstrukce.
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
Při použití typu prutu "Tlumič" lze definovat součinitel tlumení, konstantu tuhosti a hmotu. Tento typ prutu rozšiřuje možnosti v rámci časové analýzy.
Z hlediska viskoelasticity se typ prutu „Tlumič“ podobá Kelvin-Voigtovu modelu, který se skládá z tlumicího prvku a elastické pružiny (obojí spojeno paralelně).
Ve výpočtových diagramech máte k dispozici typ diagramu "2D | Kloub". Tyto diagramy kloubů znázorňují reakci nelineárních kloubů na zatěžovací situace.
Pro výpočty s větším počtem zatěžovacích situací, jako je tomu například u pushover analýzy a časové analýzy, tak můžete vyhodnotit stav kloubu v každém zatěžovacím kroku.
