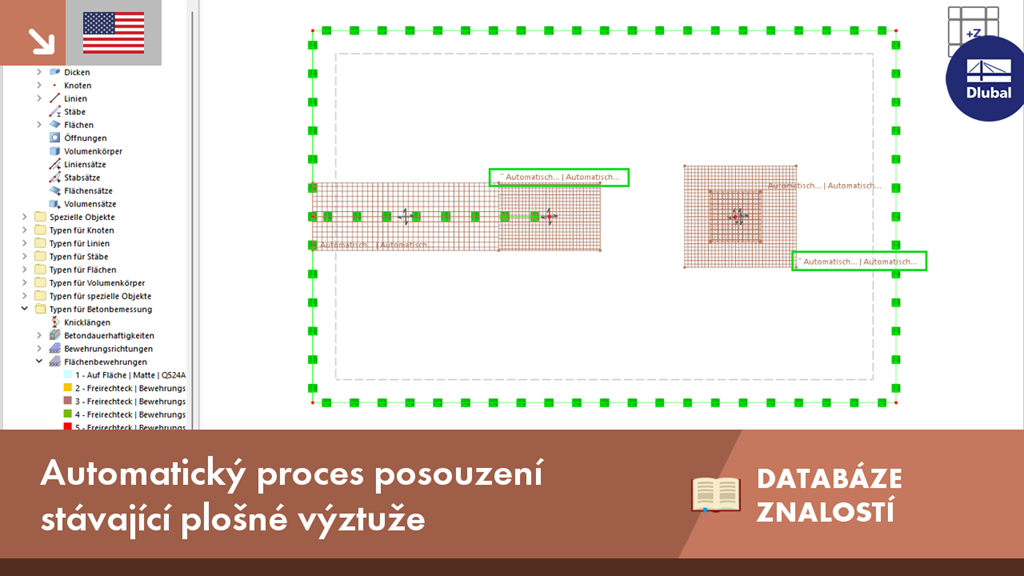

KB 001842 | Automatický proces dimenzování navržené plošné výztuže

Posouzení na únavu podle EN 1992-1-1 je třeba provést u konstrukčních prvků, které jsou vystaveny velkým rozkmitům rozpětí napětí a/nebo mnoha změnám zatížení. Posouzení pro beton a výztuž se provádějí odděleně. K dispozici jsou dvě možné metody posouzení.

V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.

Pro správné posouzení průvlaku nebo deskového nosníku v programu RFEM 6 a v addonu 'Posouzení železobetonových konstrukcí' je rozhodující stanovení 'šířky desek' u žeber. V tomto článku se zabýváme možnostmi pro zadání nosníku o dvou polích a výpočtem rozměrů desek podle EN 1992-1-1.

V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).

Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:

• Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
• Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6

Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.

• 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
• 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.

Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.

Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.

Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:

• Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti.  ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
• Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Q_fat.

V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:

• Konfigurace pro seizmické posouzení
• Rozlišení tříd duktility DCL, DCM, DCH
• Možnost převzít součinitele duktility z dynamické analýzy
• Kontrola mezní hodnoty součinitele duktility
• Posouzení kapacity "Silný sloup - slabý nosník"
• Konstrukční pravidla pro posouzení duktility zakřivení
• Konstrukční pravidla pro lokální duktilitu.
