Amy Heilig, PE

24.5.2023

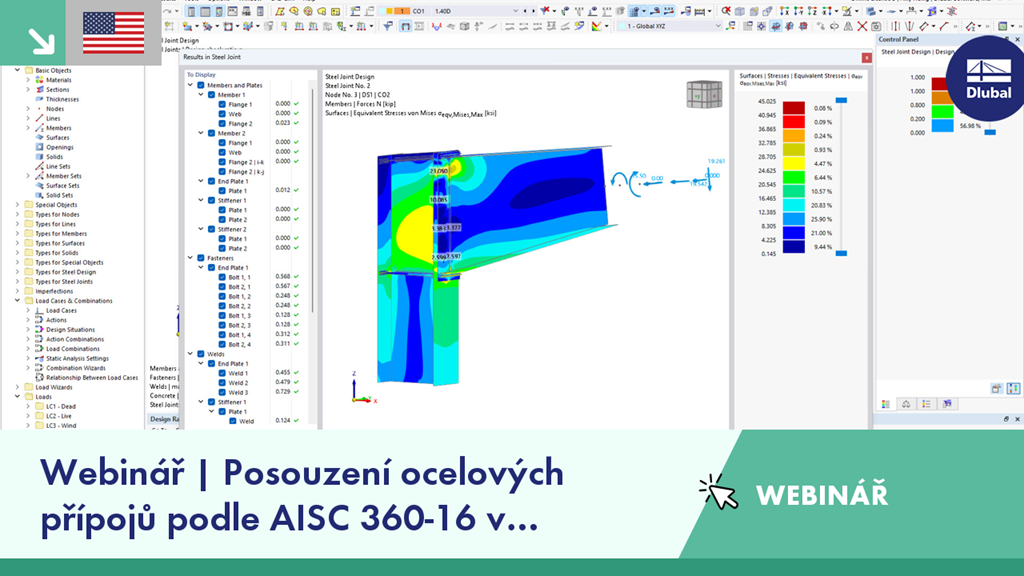

Webinář | Posouzení ocelových přípojů podle AISC 360-16 v programu RFEM 6

Tento webinář poskytne úvod do posouzení ocelových přípojů pomocí MKP podle AISC 360-16 v programu RFEM 6.

Podrobný program:
00:00 Úvod
02:10 Koncepce návrhu ocelového přípoje MKP
07:25 Kontrola ocelového modelu v programu RFEM 6
13:50 Vstupní data pro připojení nosníku k nosníku v addonu Ocelové přípoje
27:30 Vstupní údaje pro připojení nosníku ke sloupu
47:05 Kontrola výsledků posouzení podle AISC přípoje
55:18 Kontrola výsledků posouzení na boulení spoje
58:15 Integrace posouzení prutů s Addonem Posouzení ocelových konstrukcí
59:05 Kontrola návrhu komplexního vícemateriálového modelu
1:01:45 Závìr
