V tomto videu se podíváme na zobrazení vnitřních sil, deformací a podporových sil graficky na modelu a v tabulkách.
Obsah:
00:17 Grafické výsledky
01:13 Výsledky v tabulkách
04:00 Průběhy výsledků na vybraných prutech

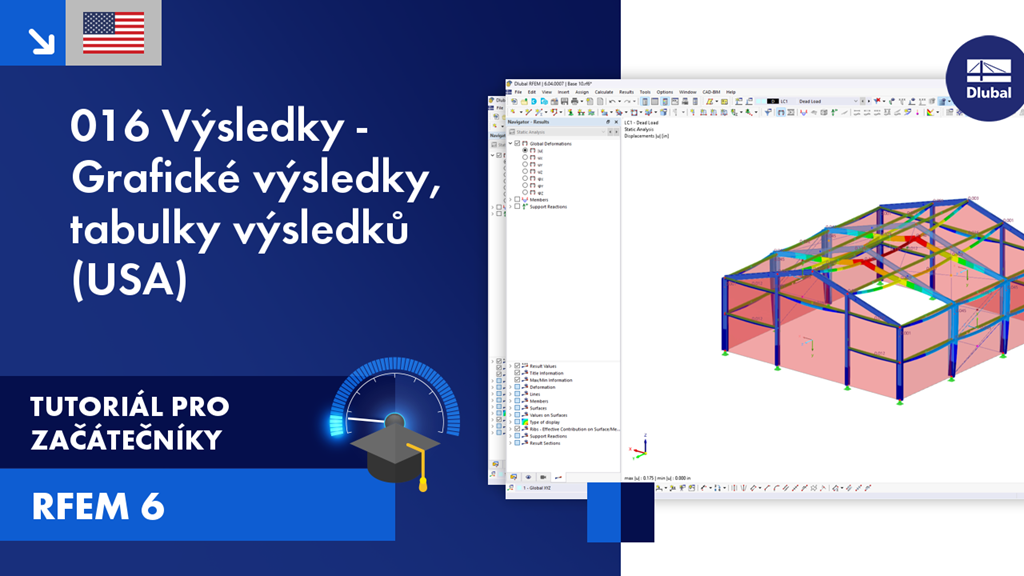

RFEM 6 tutoriál pro začátečníky | 016 Výsledky | Grafické výsledky | Tabulky výsledků (USA)
