CFD simulace větru v programu RWIND 2
Informace o bezplatném webináři
Vše, co jsem očekával, a ještě mnohem víc
„RFEM umí vše, co jsem očekával, a ještě mnohem víc. Software jsem se naučil velmi rychle díky fantastickým webinářům.“
Nicholas J. Greven P.Eng.
23. července 2019
Webinář Vám nabízí příležitost prohloubit odborné znalosti a ujistí Vás, že se Vaše investice do softwaru pro statiku maximálně vyplatí.
Záznam webináře
Datum | Čas
Jazyk
AnglickyObsah
Bezplatný webinář | CFD simulace větru v programu RWIND 2
Podrobný program
| 00:00 | Úvod |

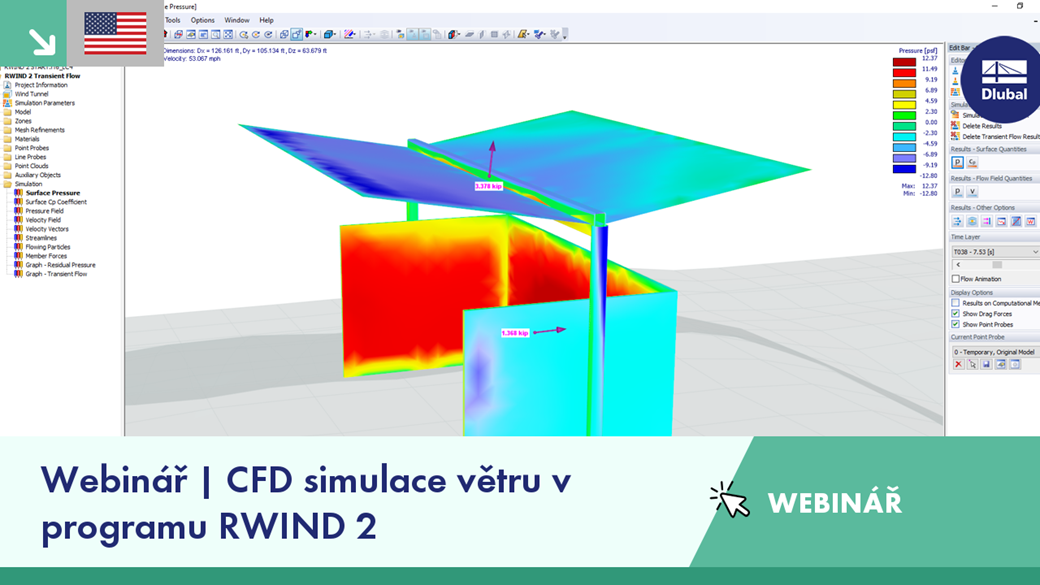

| 01:58 | Teorie a princip fungování programu RWIND |
| 09:42 | Parametry a nastavení RWIND analýzy v programu RFEM |
| 21:40 | Simulace stacionárního proudění větru a výsledky v programu RWIND |
| 29:48 | Integrace, analýza a posouzení zatížení větrem v programu RFEM |
| 37:15 | Zohlednění okolních objektů a terénu |
| 43:55 | Simulace nestacionárního proudění větru a výsledky v programu RWIND |
| 1:00:20 | Závěr |
