Přídavný modul STEEL SANS pro RSTAB 8

• Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, torzi a kombinaci vnitřních sil
• Stabilitní analýza vzpěru, vzpěru zkroucením a vzpěru
• Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
• Alternativní analytický výpočet kritického momentu pro prostorový vzpěr ve standardních situacích
• Volitelné použití příčných podpor jednotlivých nosníků a sledu prutů
• Automatická klasifikace průřezů
• Posouzení mezního stavu použitelnosti (průhyb)
• Optimalizace průřezu.
• Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
• Přehledně uspořádané vstupní tabulky a tabulky výsledků
• Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
• Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
• Tabulky výsledků pro štíhlost prutů a rozhodující vnitřní síly
• Výkaz materiálu včetně údajů o hmotnosti a objemu
• Úplná integrace do programu RFEM/RSTAB

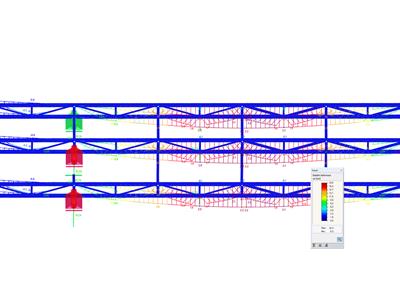

V první výsledkové tabulce získáte maximální využití se souvisejícím posouzením pro každý navržený zatěžovací stav (kombinace zatížení / kombinace výsledků).

V dalších výsledkových tabulkách jsou všechny detailní výsledky uvedeny tematicky ve rozšiřitelných stromových nabídkách. Všechny mezivýsledky podél prutů je možné zjistit na každém místě. To umožňuje přesně sledovat, jak modul provádí jednotlivá posouzení.

Celková data modulu jsou součástí tiskového protokolu RFEM/RSTAB. Obsah protokolu a požadovanou hloubku výstupu pro jednotlivá posouzení lze cíleně vybrat.
