Přídavné moduly pro RSTAB 8 – Ocelové a hliníkové konstrukce

Přídavný modul STEEL provádí obecnou analýzu napětí, přičemž vypočítá existující napětí a porovná je s mezními napětími.

Při analýze napětí se stanoví maximální napětí prutů a sad prutů. Pro každý prut jsou stanoveny také rozhodující vnitřní síly. Kromě toho lze automaticky optimalizovat průřezy nebo tloušťky s následným exportem upravených průřezů nebo tlouštěk ploch do programu RSTAB 8.

Přídavný modul STEEL EC3 programu RSTAB 8 umožňuje komplexní posouzení ocelových prutů podle Eurokódu 3. Poskytuje možnosti pro automatický import materiálů, průřezů a vnitřních sil z programu RSTAB 8 a posouzení oceli u tenkostěnných průřezů podle příslušných částí Eurokódu.

Mezi další funkce patří automatická klasifikace průřezů, integrace parametrů pro různé národní přílohy a výpočet potřebných součinitelů pro posouzení stability. Modul podporuje posouzení se zohledněním torzního uložení a smykových polí a nabízí rozšířené funkce pro plastická posouzení a zohlednění vázaného kroucení.

Přídavný modul STEEL Warping Torsion je speciálně navržen pro analýzu prostorového vzpěru podle teorie druhého řádu s vázaným kroucením se 7 stupni volnosti. Je plně integrován do přídavných modulů STEEL EC3 a STEEL AISC a umožňuje nelineární posouzení se zohledněním imperfekcí a vizualizaci vlastních tvarů vybočení včetně deplanace.

Data se v těchto modulech zadávají jako při běžném posouzení, je jen třeba speciálně aktivovat analýzu vázaného kroucení. Posouzení na kroucení lze provést pro celé sady prutů se zohledněním okrajových podmínek. Výsledky posouzení jsou přehledně zobrazeny ve výstupních tabulkách včetně kritických deplanačních a torzních hodnot, vnitřních sil a celkového posouzení.

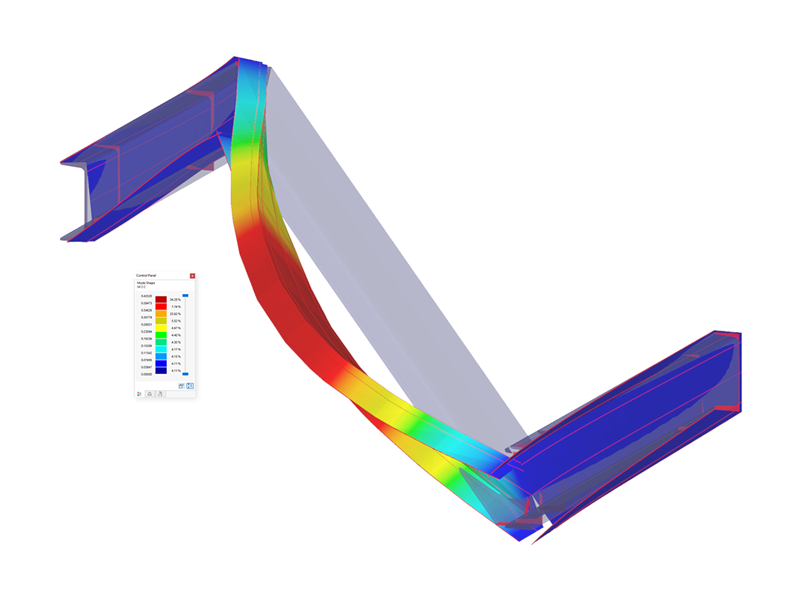

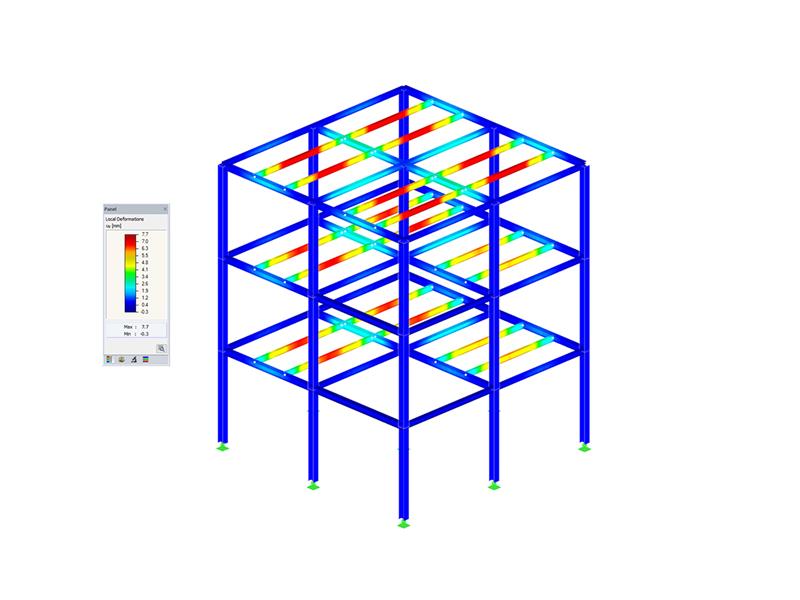

STEEL Plasticity je přídavný modul programu RSTAB 8, který umožňuje plastické posouzení průřezů podle různých návrhových konceptů. Je plně integrován do přídavného modulu STEEL EC3 a umožňuje posouzení průřezů namáhaných tahem, tlakem, ohybem, kroucením, smykem a kombinovanými vnitřními silami.

Posouzení zohledňuje účinky druhého řádu a je navrženo pro použití s modulovým rozšířením STEEL Warping Torsion. Při plastickém posouzení se vnitřní síly průřezu převedou do lokálního souřadného systému a stanoví se mezní vnitřní síly. Využití průřezu se stanoví výpočtem v programu SHAPE-THIN a analytickou nelineární optimalizací. Výsledky plastického posouzení se zobrazí v modulu STEEL EC3 včetně vnitřních sil a tříd průřezů.

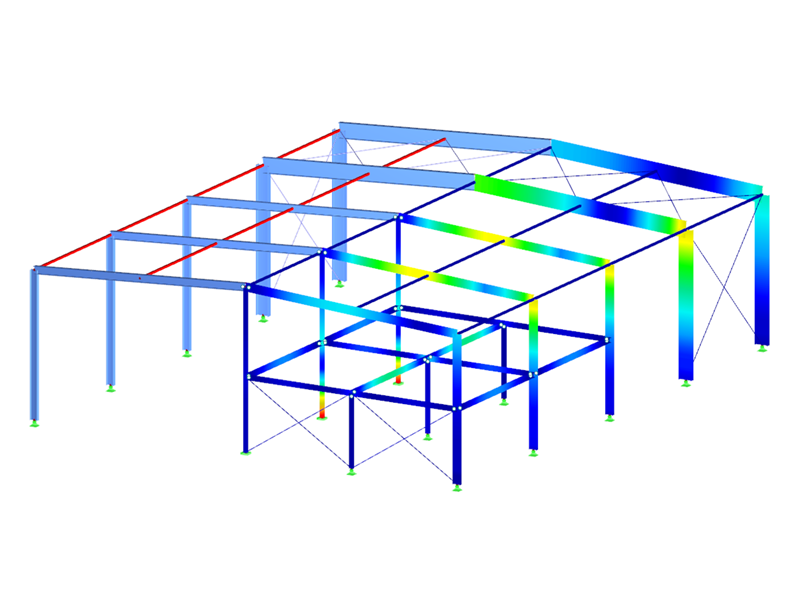

Přídavný modul STEEL AISC programu RSTAB 8 provádí posouzení mezního stavu únosnosti a použitelnosti ocelových konstrukcí podle norem ANSI/AISC 360. Jako uživatel si můžete vybrat mezi metodami posouzení LRFD nebo ASD a také máte možnost definovat jednotlivé zatěžovací stavy a kombinace.

Modul nabízí automatickou klasifikaci průřezů a optimalizované metody výpočtu pro klopení a prostorový vzpěr. Výsledky jsou podrobné a lze je analyzovat pomocí rozsáhlých možností filtrování a třídění, přičemž všechna data modulu jsou jednoduše integrována do tiskového protokolu programu RSTAB.

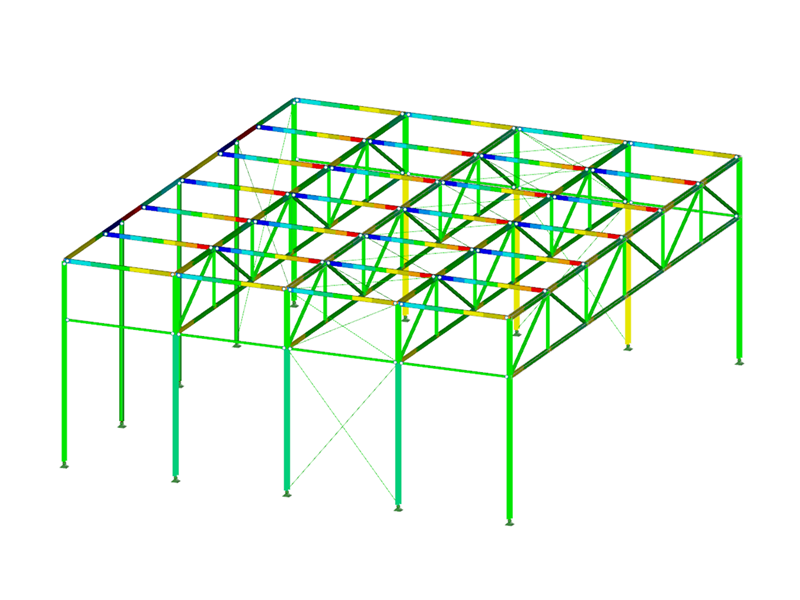

STEEL SIA je přídavný modul, který byl speciálně vyvinut pro posouzení ocelových prutů podle švýcarské normy SIA. Tento přídavný modul umožňuje posuzovat pruty a sady prutů při zohlednění tahu, tlaku, ohybu, smyku a kombinovaných zatížení.

Nabízí možnosti pro posouzení stability pro vzpěr a klopení, přičemž kritické síly a momenty při klopení se stanoví automaticky pomocí integrovaného MKP programu. Klasifikace průřezů probíhá automaticky a možné je také posouzení deformací. Kromě toho modul nabízí rozsáhlou dokumentaci výsledků a různé možnosti filtrování a řazení výsledků.

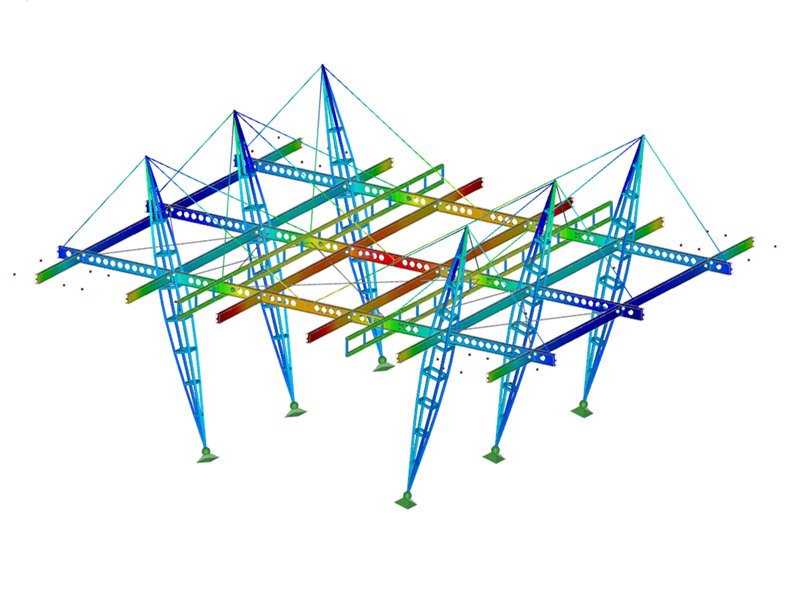

Přídavný modul STEEL IS je určen pro posouzení ocelových prutů podle indické normy. Modul umožňuje posuzovat pruty a sady prutů na mezní stav únosnosti a použitelnosti.

Mezi jeho funkce patří posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly, posouzení stability na rovinný a prostorový vzpěr, automatické stanovení kritických sil a kritických momentů při klopení a optimalizace průřezu. Modul také nabízí širokou škálu dostupných průřezů a rozsáhlou dokumentaci výsledků s rozmanitými možnostmi filtrování a řazení.

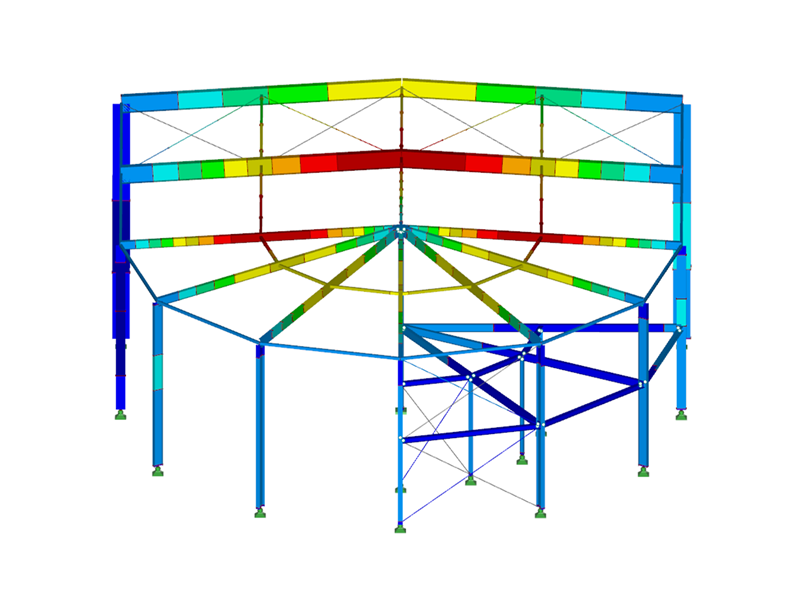

Přídavný modul STEEL BS je vhodný pro posouzení ocelových prutů na mezní stav únosnosti a použitelnosti podle britských norem (Eurokód 3 s britskou národní přílohou).

Tento přídavný modul umožňuje posuzovat pruty a sady prutů při zohlednění tahu, tlaku, ohybu, smyku a kombinovaných zatížení. Zahrnuje posouzení stability pro vzpěr a klopení, automatické stanovení kritických zatížení a kritických momentů a také optimalizaci průřezů. Široká škála dostupných průřezů a obsáhlá výsledková dokumentace doplňuje nabídku.

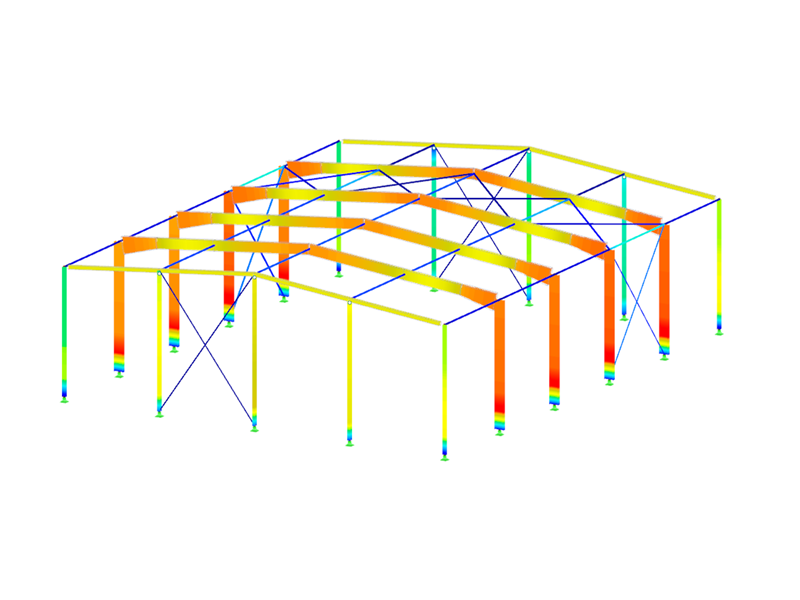

STEEL GB provádí všechna požadovaná posouzení prutů na mezní stav únosnosti a mezní stav použitelnosti podle čínské normy.

Tento přídavný modul umožňuje posuzovat pruty a sady prutů při zohlednění tahu, tlaku, ohybu, smyku a kombinovaných zatížení. Nabízí možnost posouzení stability pro vzpěr a klopení, automatické stanovení kritických zatížení a celkových součinitelů stability pro klopení a také optimalizaci průřezů.

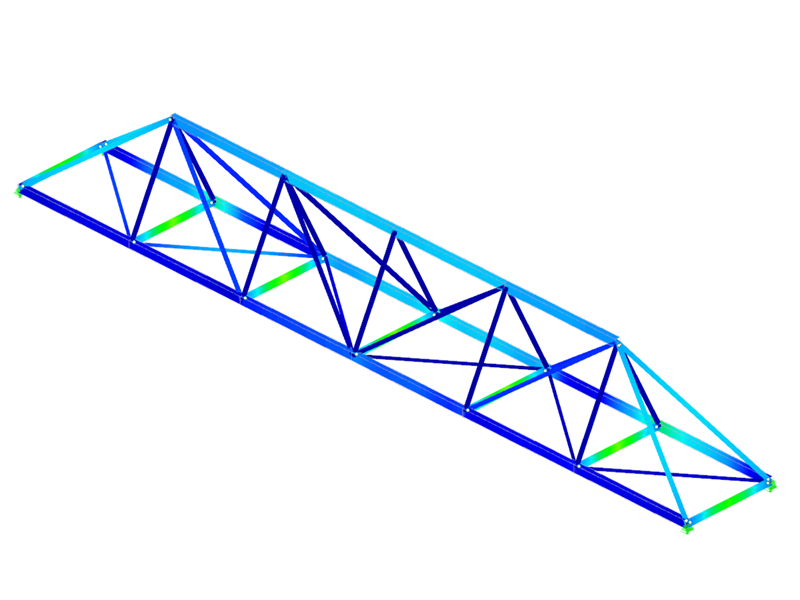

Přídavný modul STEEL CSA umožňuje komplexní posouzení ocelových prutů podle kanadské normy CSA. Funkce zahrnují posouzení na tah, tlak, ohyb, smyk a kroucení, a také stabilitní analýzu vzpěru a klopení.

Modul umožňuje automaticky stanovit kritická zatížení a momenty pomocí integrovaného programování MKP a navíc nabízí automatickou klasifikaci průřezů. Výsledky vám poskytnou podrobné informace o využitích a posouzeních po zatěžovacích stavech, které lze bez problémů integrovat do tiskového protokolu programu RSTAB 8.

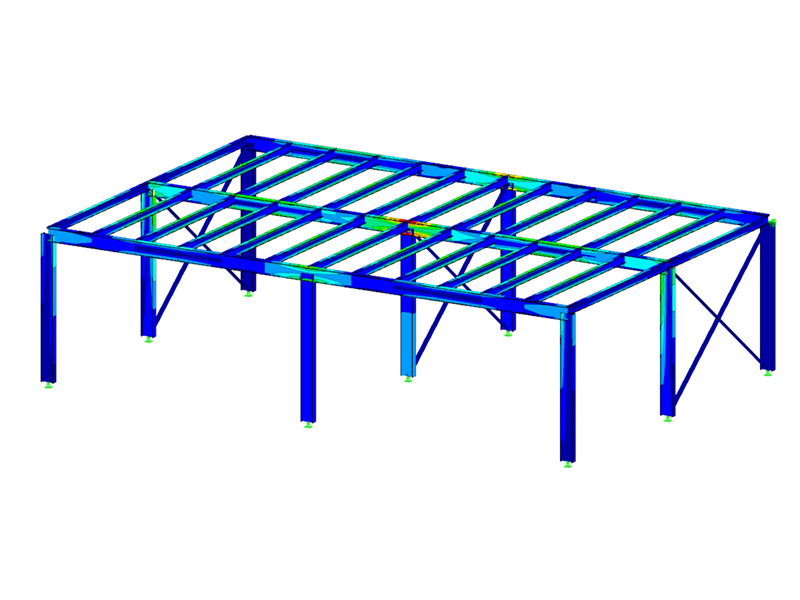

Přídavný modul STEEL AS pro RSTAB 8 je výkonný nástroj pro výpočty a posouzení ocelových konstrukcí podle různých mezinárodních norem. Toto softwarové rozšíření umožňuje inženýrům a projektantům provádět rychlou a spolehlivou analýzu ocelových konstrukčních prvků a přípojů, optimalizovat proces navrhování a zajistit bezpečnost ocelových konstrukcí. S modulem STEEL AS mohou inženýři efektivně navrhovat ocelové konstrukce v souladu s aktuálními normami.

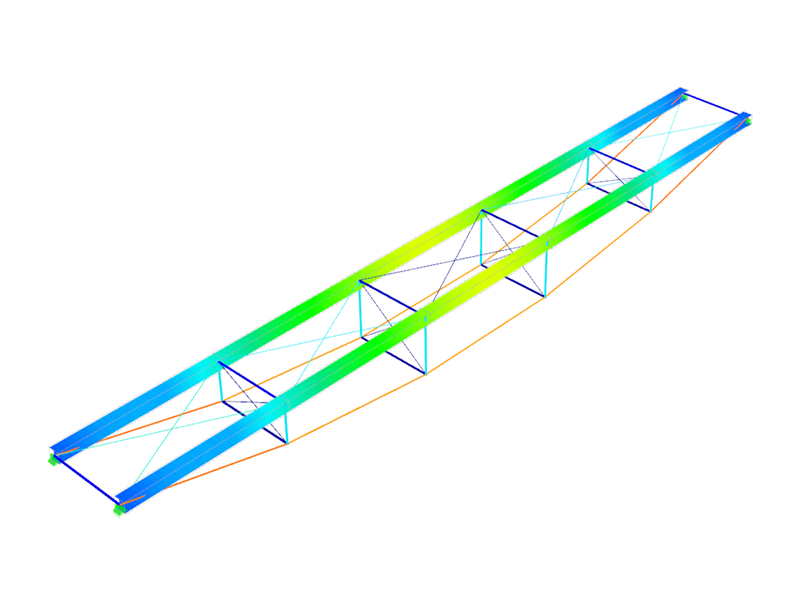

Přídavný modul STEEL NTC-DF provádí posouzení prutů v mezním stavu únosnosti a použitelnosti podle mexické normy NTC‑RCDF (2004), oddíl Ocelové konstrukce (mexická norma).

Zahrnuje posouzení stability pro vybočení, vzpěr a klopení, včetně automatického stanovení kritických sil a momentů. Přídavný modul dále nabízí možnosti pro optimalizaci průřezů, řadu dostupných průřezů a rozsáhlou dokumentaci výsledků.

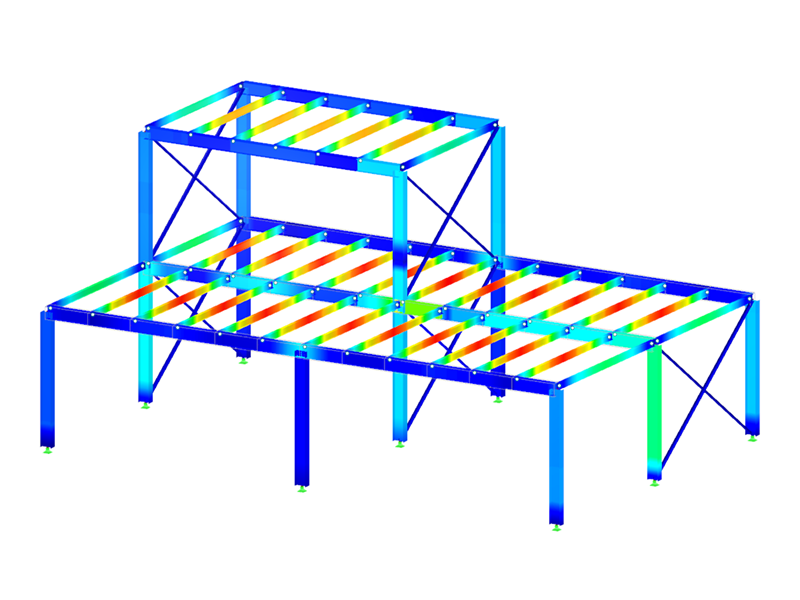

Přídavný modul STEEL SP provádí posouzení ocelových prutů a sad prutů na mezní stav únosnosti a mezní stav použitelnosti podle ruské normy SP 16.13330.2017.

Zahrnuje posouzení stability pro vybočení, vzpěr a klopení, včetně automatického stanovení součinitelů stability podle přílohy E, F a G normy. Přídavný modul dále nabízí možnosti pro optimalizaci průřezů, řadu dostupných průřezů a rozsáhlou dokumentaci výsledků.

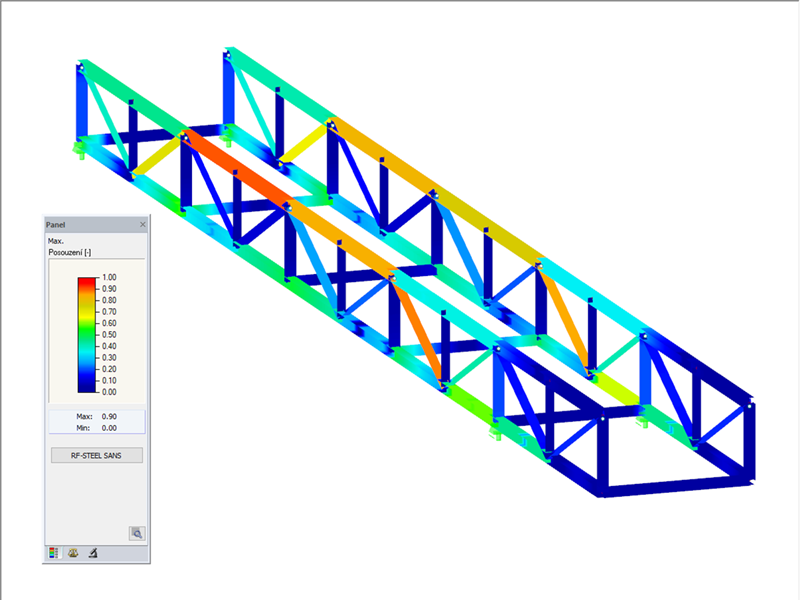

Přídavný modul STEEL SANS provádí posouzení prutů v mezním stavu únosnosti a použitelnosti podle jihoafrické normy SANS 10162‑1:2011.

Zahrnuje posouzení stability pro vybočení, vzpěr a klopení, včetně automatického stanovení kritických sil a momentů. Přídavný modul dále nabízí možnosti pro optimalizaci průřezů, řadu dostupných průřezů a rozsáhlou dokumentaci výsledků.

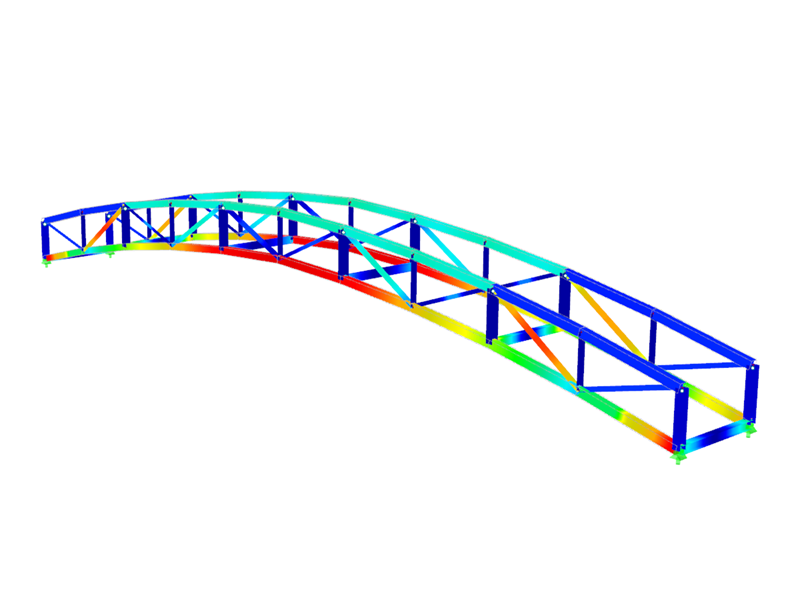

Přídavný modul STEEL NBR programu RSTAB 8 umožňuje provést výpočty a posouzení ocelových konstrukcí podle brazilských norem (NBR). Tento modul vám nabízí rozsáhlé funkce pro posouzení ocelových konstrukcí, které zajistí specifické požadavky norem NBR.

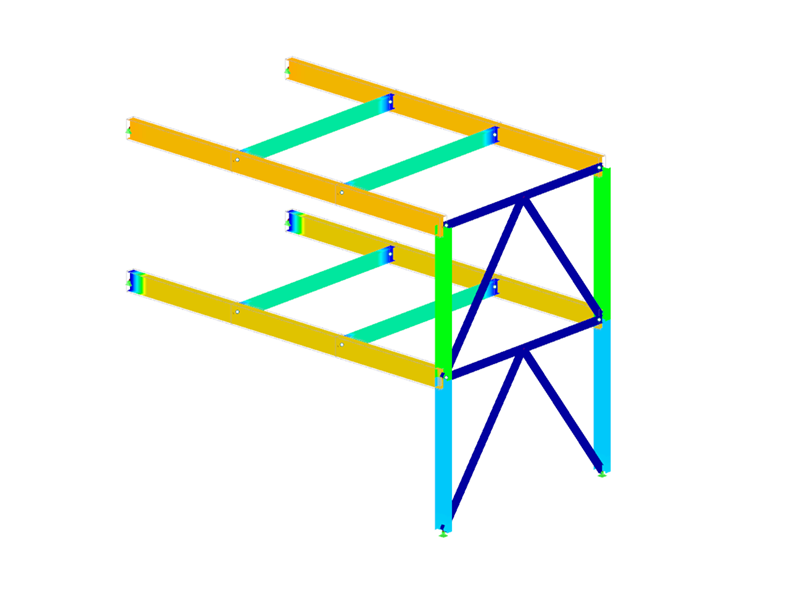

Přídavný modul STEEL HK provádí posouzení ocelových prutů a sad prutů na mezní stav únosnosti a mezní stav použitelnosti podle hongkongské normy Code of Practice for the Structural Use of Steel 2011 (Buildings Department – Hong Kong).

Přídavný modul umožňuje posouzení tahu, tlaku, ohybu, smyku a kombinovaných vnitřních sil a nabízí posouzení stability při ohybu a klopení. Zahrnuje také automatickou klasifikaci a optimalizaci průřezů, podrobné výsledkové tabulky a rozsáhlou dokumentaci výsledků.

Přídavný modul STEEL Fatigue Members umožňuje posuzovat pruty a sady prutů na únavu podle EN 1993‑1‑9. Při posouzení na únavu podle EN 1993‑1‑9 se vychází ze jmenovitých napětí. Vnitřní síly se určí při statické analýze prutové konstrukce a napětí se spočítají v místě předpokládaného vzniku trhliny podle teorie pružnosti. To znamená, že při posouzení na únavu se porovnají jmenovité rozkmity napětí Δσ a Δτ v důsledku zatížení s návrhovými hodnotami únavové pevnosti ΔσR a ΔτR.

Přídavný modul STEEL Fatigue Members obsahuje rozsáhlou databázi průřezů a rozšiřitelnou databázi materiálů s hodnotami pevnosti podle dané normy.

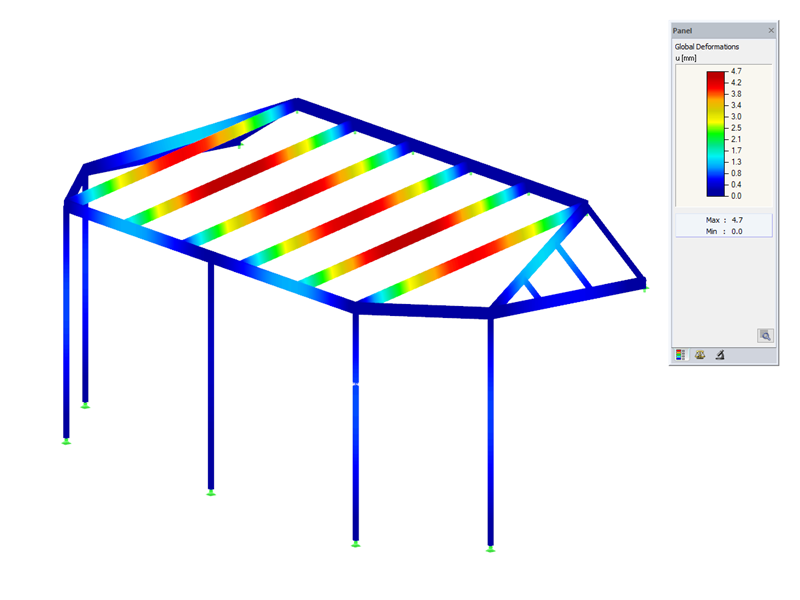

Přídavný modul ALUMINIUM ADM posuzuje pruty a sledy prutů v mezním stavu únosnosti a použitelnosti podle amerických norem ADM 2010, ADM 2015 a ADM 2020. Zahrnuje posouzení metodou součinitelů zatížení a únosnosti (LRFD) a posouzení dovolených napětí (ASD).

Provádí posouzení mezního stavu únosnosti a použitelnosti a nabízí funkce jako posouzení na tah, tlak, ohyb, smyk, kroucení a kombinované vnitřní síly. Modul nabízí možnosti pro posouzení stability, automatické stanovení účinného poloměru setrvačnosti, optimalizace průřezů, rozsáhlý výběr průřezů a podrobnou dokumentaci výsledků. Podporuje metrické i imperiální jednotky.

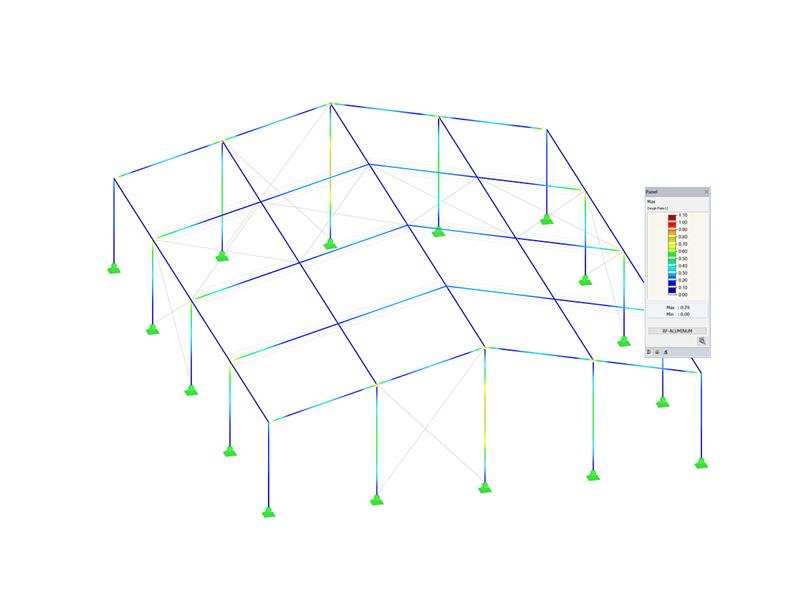

Přídavný modul ALUMINUM pro RSTAB 8 umožňuje posuzovat hliníkové pruty a sady prutů podle Eurokódu 9. Zahrnuje celou řadu návrhových situací, včetně tahu, tlaku, ohybu, smyku a kombinací vnitřních sil. Modul nabízí rozsáhlé funkce, jako je posouzení stability pro rovinný vzpěr, vzpěr zkroucením a klopení, automatické stanovení kritického zatížení a momentů při klopení a také různé možnosti průřezů.

ALUMINIUM lze bez problémů integrovat do programu RSTAB 8 a umožňuje tak efektivní posouzení. Obsahuje také obsáhlou dokumentaci výsledků, která uživatelům umožňuje podrobně sledovat posouzení.

PLATE-BUCKLING je přídavný modul programu RSTAB 8. Umožňuje provést analýzu boulení obdélníkových desek.

Desky mohou být opatřeny vodorovnými nebo svislými výztuhami (plochá ocel, úhelníky, T-výztuhy, lichoběžníkové profily, U-profily). Na okraje desky můžete aplikovat téměř libovolné zatížení, které lze také převzít z programu RSTAB 8. Posouzení bezpečnosti proti boulení v programu PLATE‑BUCKLING se provádí vždy na celém poli, protože tak lze v MKP modelu zohlednit možné výztuhy. Odpadají tak posouzení pro jednotlivá nebo dílčí pole.

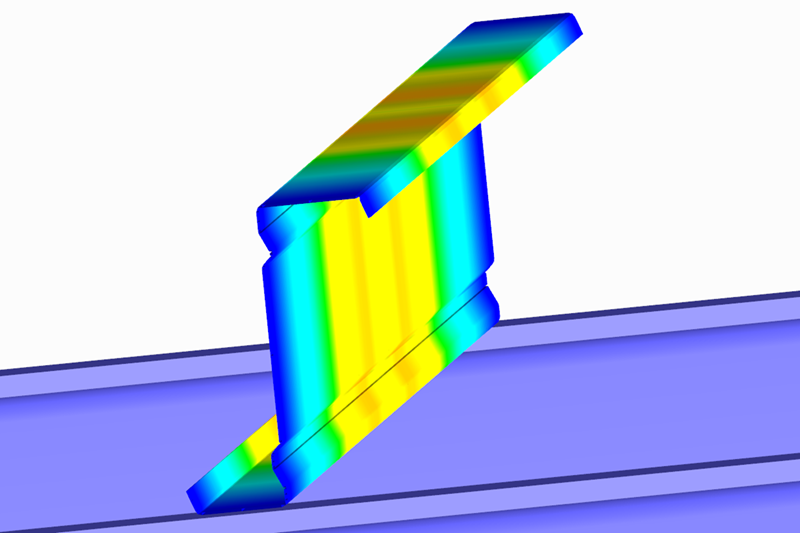

Přídavný modul ;STEEL Cold-Formed Sections je přídavný modul pro posouzení ocelových prutů tvarovaných za studena podle norem Eurokódu. Tento přídavný modul je rozšířením modulu STEEL EC3 a nabízí specializované funkce pro posouzení profilů tvarovaných za studena, jako jsou L-, Z-, C-, U- a KL-profily.

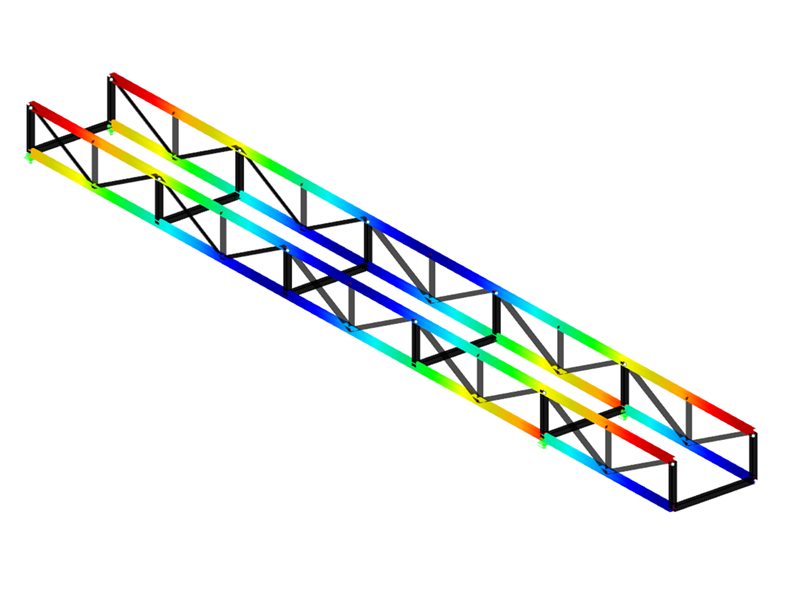

Pomocí přídavného modulu FE-LTB mohou být z prostorových konstrukcí vybrány dílčí rovinné konstrukce a posouzeny podle teorie prostorového vzpěru II. řádu se zohledněním vázaného kroucení. Údaje o geometrii, podporách a zatížení se automaticky přenesou do FE‑LTB modelu. Po výpočtu se zobrazí deformace, vnitřní síly, podporové síly a napětí. Vzhledem k tomu, že se počítá s vázaným kroucením, získáme také průběh deplanačního bimomentu a průběhy primárního a sekundárního kroucení.
